Adapter kompatibel mit dem Lehnhoff-System- MS08 ohne Grundplatte
704,79 zł
Bruttopreis
Dostawa 1-3 dni robocze
Das Modell AD-WOP-MS08 bietet alle Vorteile des MS08-Systems in einer Bauweise ohne Grundplatte. Dieser robuste, präzise gefertigte Adapter ermöglicht einen schnellen und störungsfreien Werkzeugwechsel selbst unter harten Einsatzbedingungen.
| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |

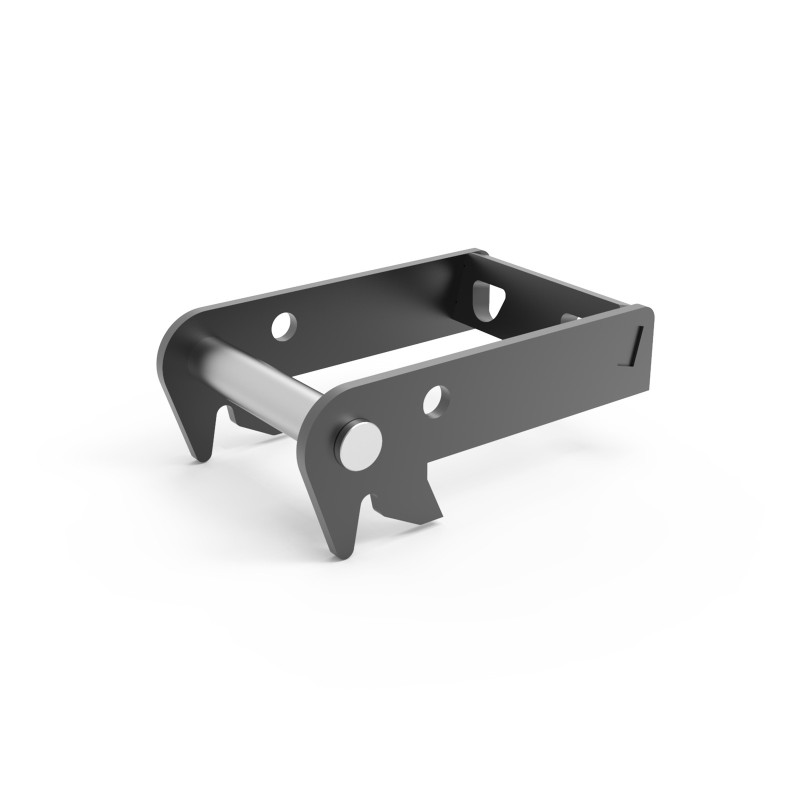

**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WOP-MS08
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 5-6t
6-7t
7-8t
8-9t
9-10t - Adapter
- MS08
- Seitenwände
- 16mm S355
- Bolzendurchmesser
- 60mm
- Pin spacing
- 295mm
- Bolzenabstand
- 381mm
- Gewicht
- 28kg
