Adapter kompatibel mit dem Lehnhoff-System- MS10 mit Grundplatte
3.029,49 zł
Bruttopreis
Dostawa 1-3 dni robocze

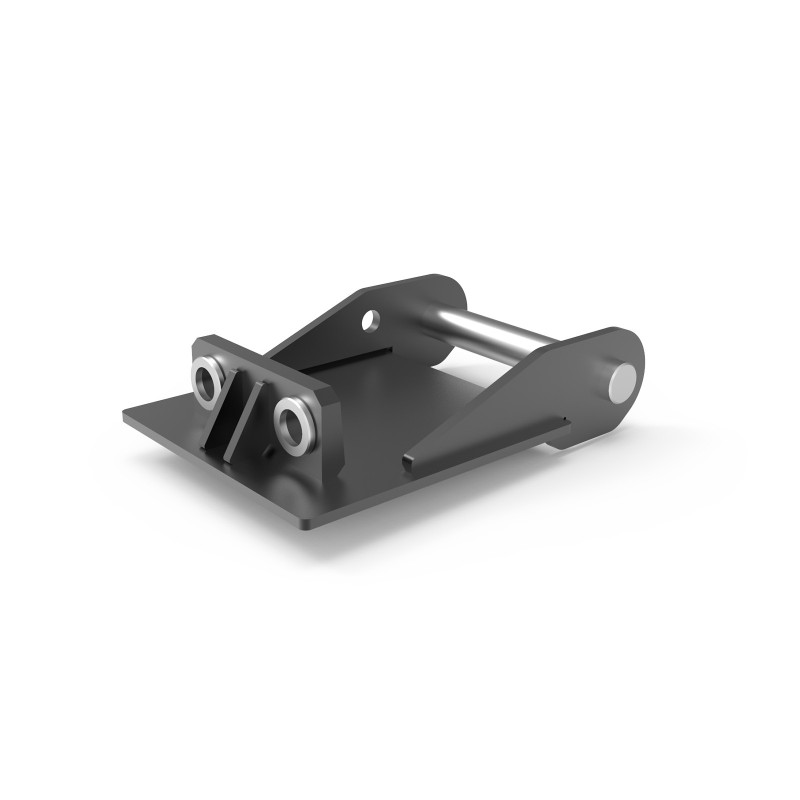

Der AD-WP-MS10 ist ein schwerer Adapter mit Grundplatte nach dem Lehnhoff-Standard MS10, ideal für große Bagger. Seine robuste Bauweise sorgt für höchste Zuverlässigkeit, einen stabilen Werkzeuganschluss und komfortables Arbeiten auch bei anspruchsvollen Aufgaben.
| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
| MS10 | 70 | 405 | 511,3 |
| MS21/25 | 80 | 510 | 529,5 |
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | MS10 | MS21/25 | |||||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 | 20mm | S355 | 30mm | S355 |
| Grundplatte: | 16mm | S355 | 16mm | S355 | 16mm | S355 | 16mm | S355 | 20mm | S355 | 20mm | S355 | 16mm | S355 | 20mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WP-MS10
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 10-11t
11-12t
12-13t
13-14t
14-15t
15-16t
16-17t
17-18t
18-19t - Adapter
- MS10
- Seitenwände
- 20mm S355
- Grundplatte
- 16mm S355
- Bolzendurchmesser
- 70mm
- Pin spacing
- 405mm
- Bolzenabstand
- 511,3mm
- Gewicht
- 75kg
