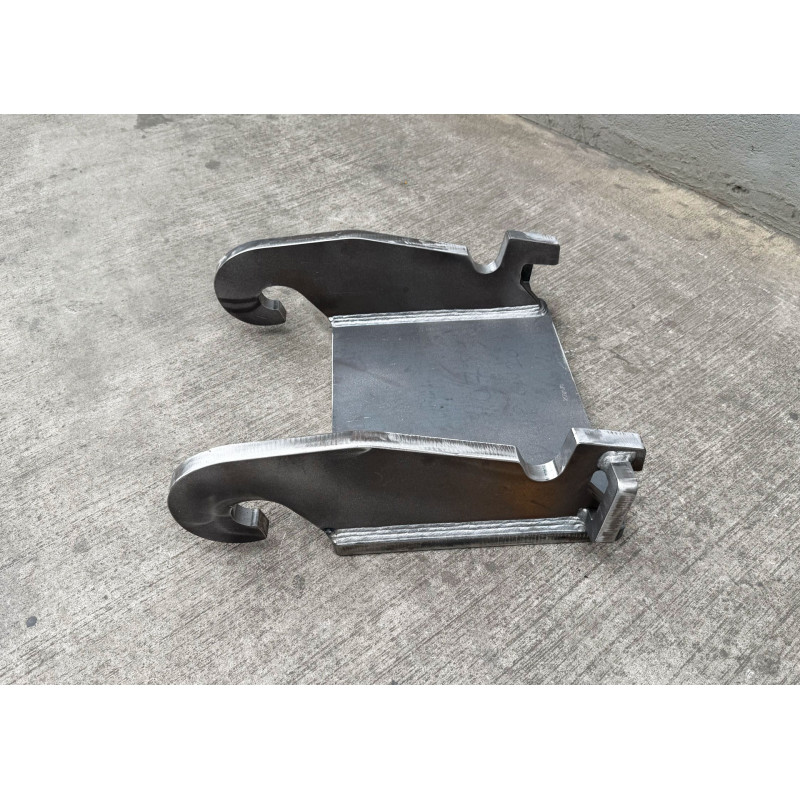

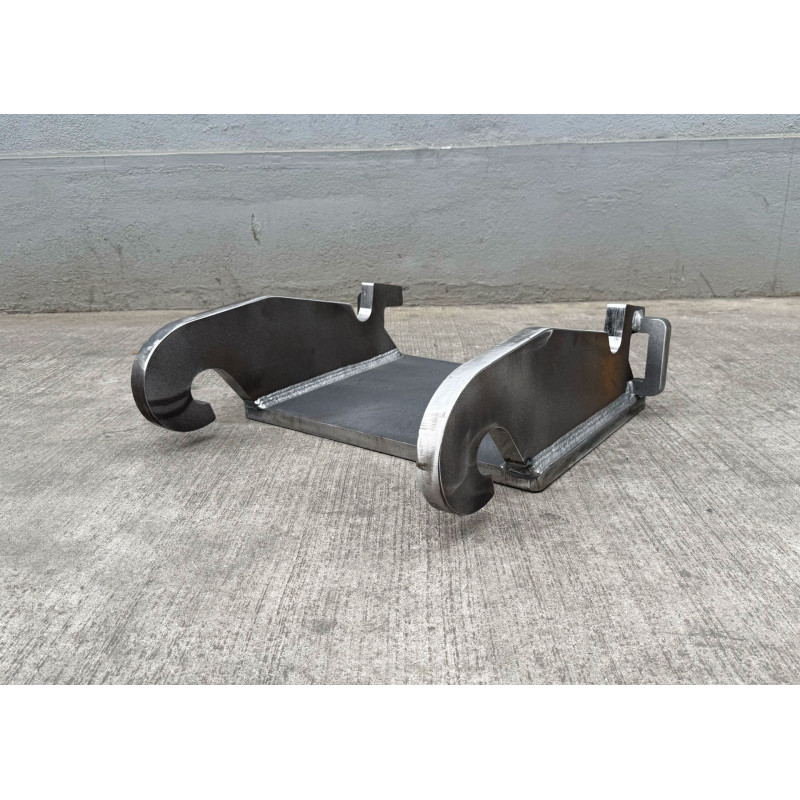

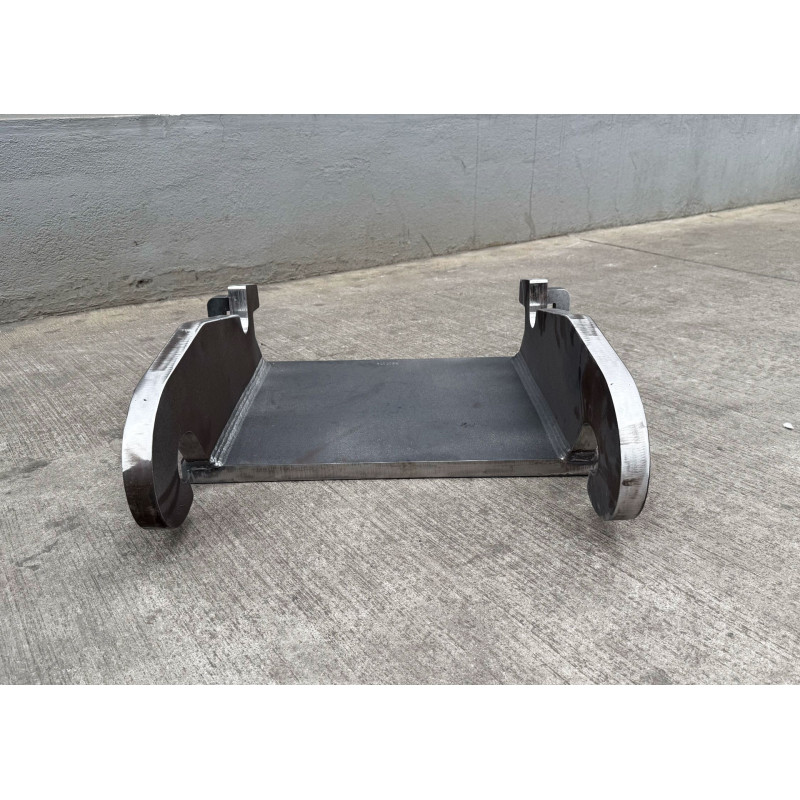

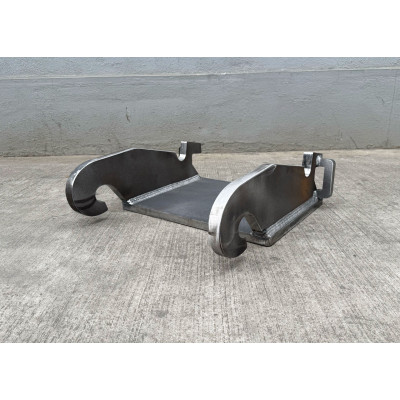

Adapter kompatibel mit dem Verachtert-System- CW20/30/40 mit Grundplatte
3.467,37 zł
Bruttopreis
Dostawa 1-3 dni robocze
Der AD-WP-CW20/30/40 ist ein verstärkter Adapter für die größeren Verachtert CW Standards, geeignet für schwere Baumaschinen und anspruchsvolle Einsätze. Die Grundplatte erhöht die strukturelle Festigkeit, während die präzise Passform eine zuverlässige Kraftübertragung und sicheren Einsatz großer Anbaugeräte gewährleistet.

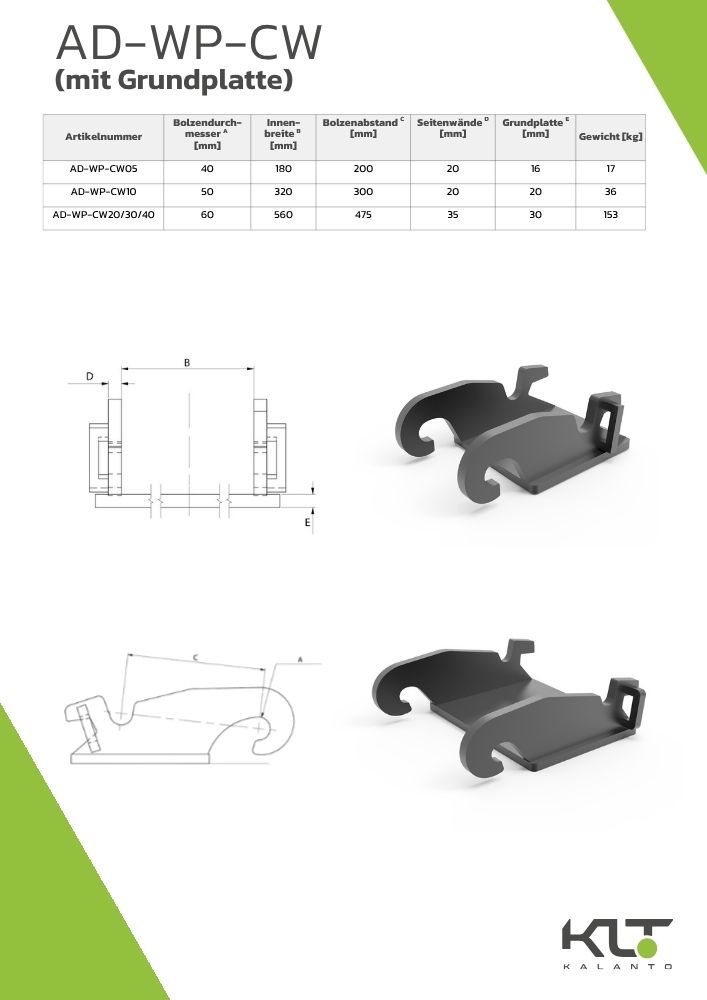

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand [mm] |
|
|---|---|---|---|
| CW05 | 40 | 180 | 200 |
| CW10 | 50 | 320 | 300 |
| CW20/30/40 | 60 | 506 | 475 |

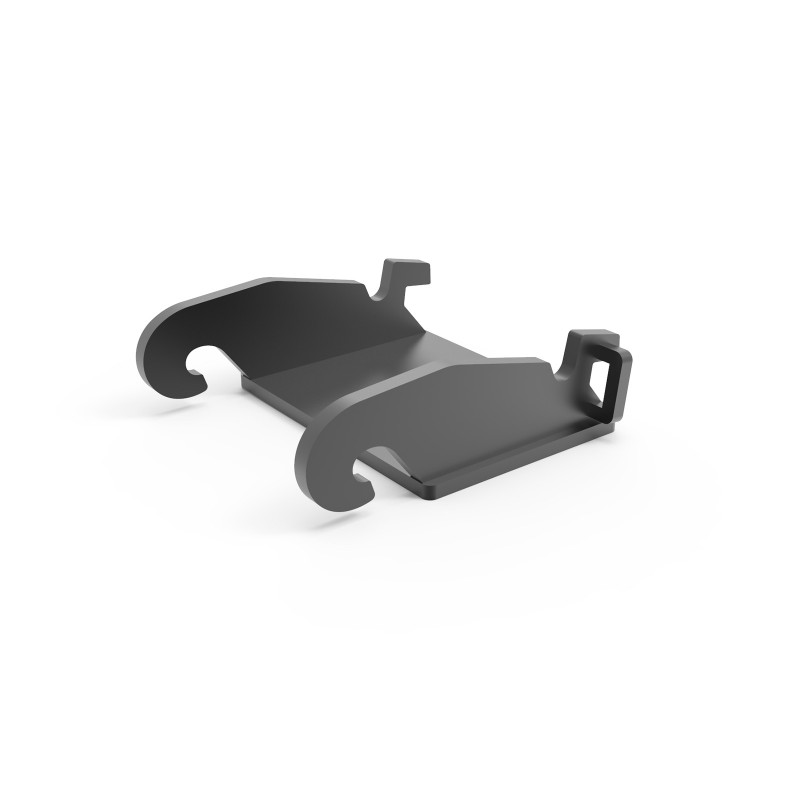

*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| CW05 | CW10 | CW20/30/40 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 35mm | HB400 |
| Grundplatte: | 16mm | S355 | 20mm | S355 | 30mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WP-CW20/30/40
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 8-9t
9-10t
10-11t
11-12t
12-13t
13-14t
14-15t
15-16t
16-17t
17-18t
18-19t
19-20t
20-21t
21-22t
22-23t
23-24t
24-25t
25-26t
26-27t
27-28t
28-29t
29-30t - Adapter
- CW20/30/40
- Seitenwände
- 35mm S355
- Grundplatte
- 30mm S355
- Bolzendurchmesser
- 200mm
- Pin spacing
- 300mm
- Bolzenabstand
- 475mm
- Gewicht
- 153kg
