Adapter kompatibel mit dem Volvo-System- S50 mit Grundplatte
1.460,01 zł
Bruttopreis
Dostawa 1-3 dni robocze

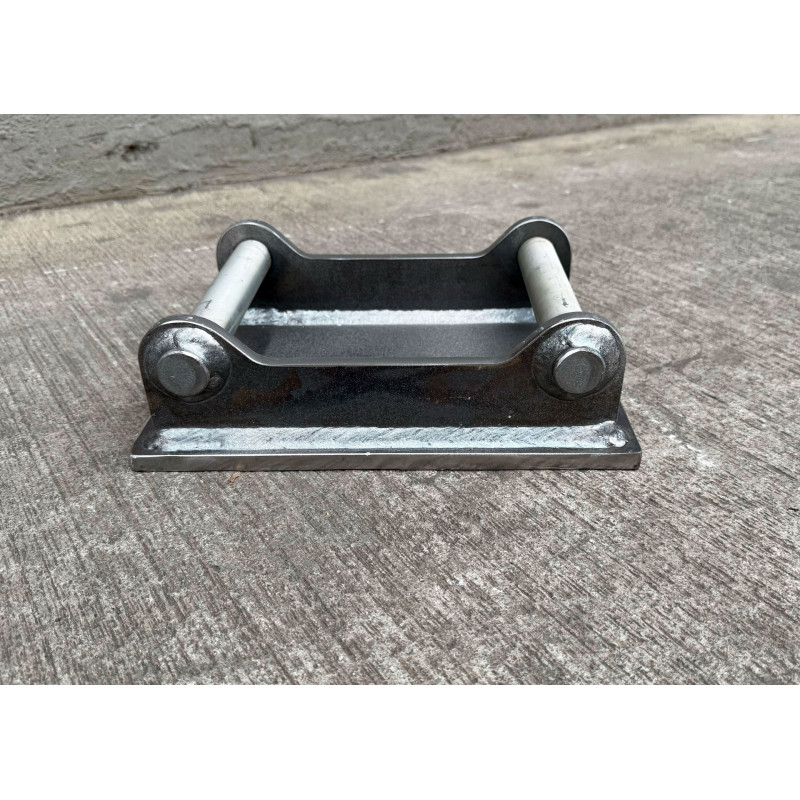

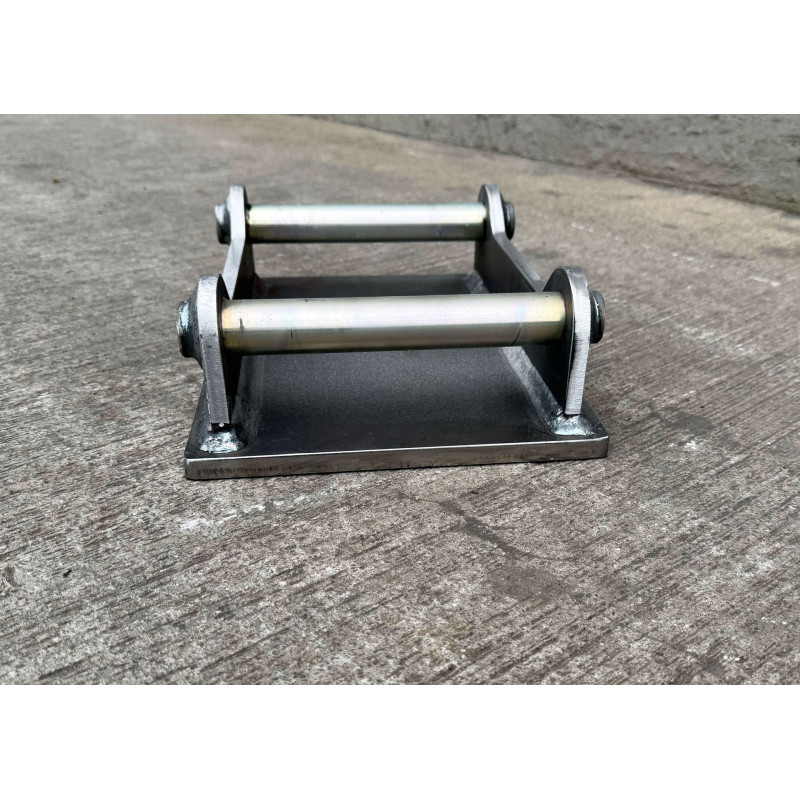

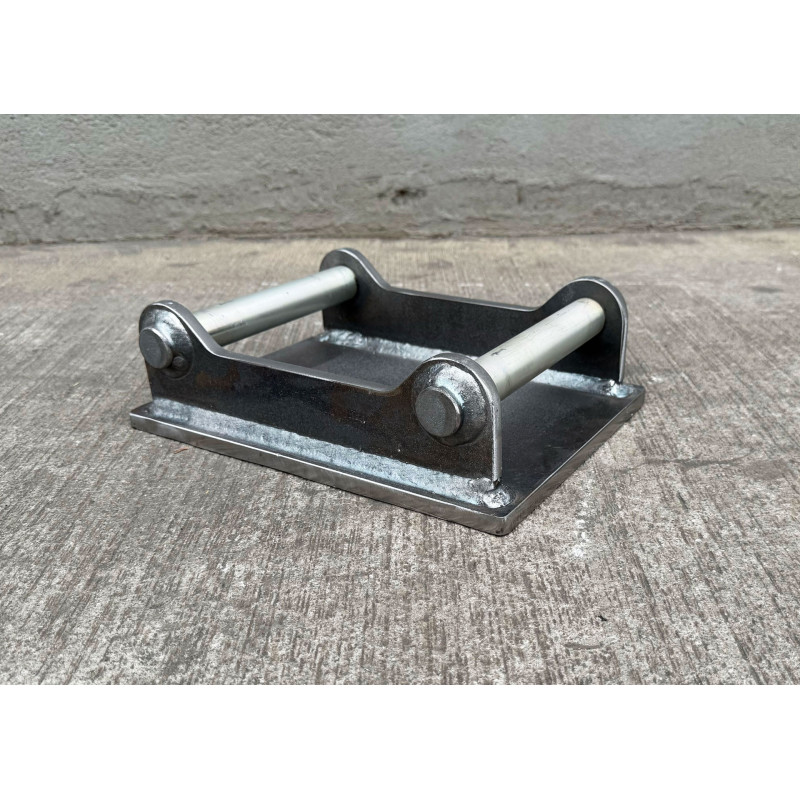

Der AD-WP-S50 Adapter mit Grundplatte ist ein verstärktes Bauteil für das Volvo S50 System, ausgelegt für höhere Belastungen. Er sorgt für äußerst stabiles Werkzeughandling und eine sichere Kraftübertragung selbst bei intensiver Nutzung.
| Bolzendurchmesser [mm] | Innenbreite [mm] | Bolzenabstand [mm] | |
|---|---|---|---|
| S30/150 | 30 | 152 | 200,5 |
| S30/180 | 30 | 182 | 230,5 |
| S40 | 40 | 202 | 300,5 |
| S45 | 45 | 292 | 430,5 |
| S50 | 50 | 272 | 430,5 |
| S60 | 60 | 342 | 480,5 |
| S70 | 70 | 452 | 600,5 |

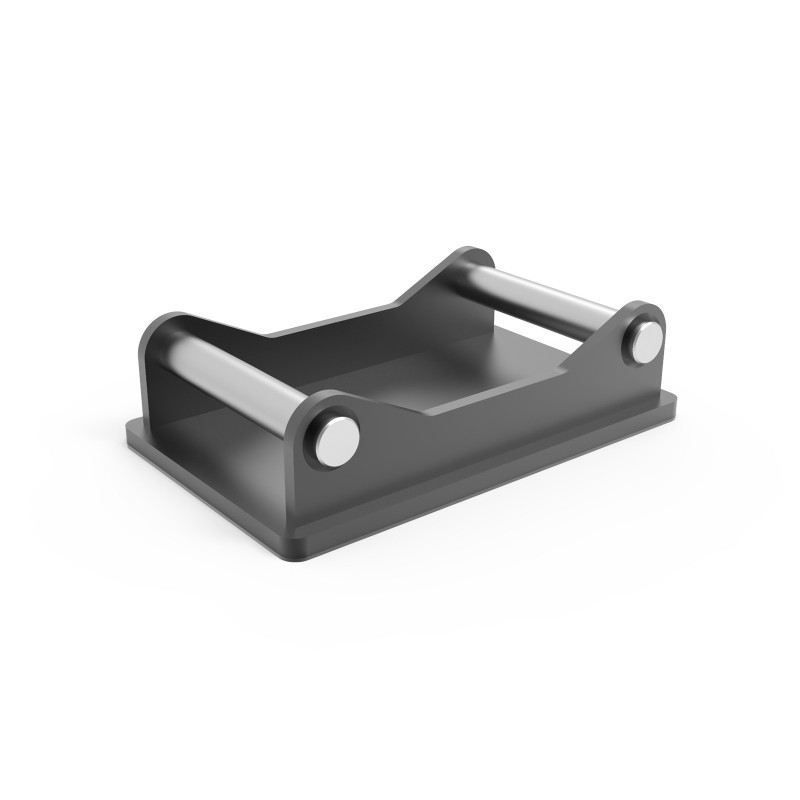

*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| S30/150 | S30/180 | S40 | S45 | S50 | S60 | S70 | ||||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 20mm | S355 | 32mm | S355 | 32mm | S355 | 40mm | S355 | 50mm | S355 |
| Grundplatte: | 12mm | S355 | 12mm | S355 | 12mm | S355 | 20mm | S355 | 25mm | S355 | 25mm | S355 | 30mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WP-S50
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 5-6t
6-7t
7-8t
8-9t
9-10t
10-11t
11-12t - Adapter
- S50
- Seitenwände
- 32mm S355
- Grundplatte
- 25mm S355
- Bolzendurchmesser
- 50mm
- Pin spacing
- 272mm
- Bolzenabstand
- 430,5mm
- Gewicht
- 60kg
