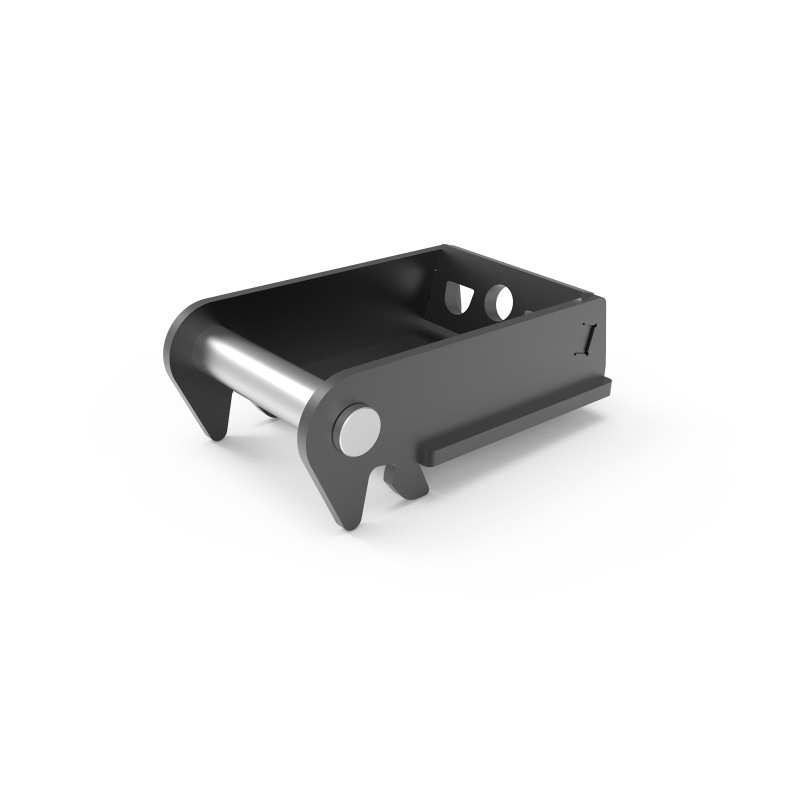

Adapter kompatibel mit dem Lehnhoff-System- MS03 mit Grundplatte
546,12 zł
Bruttopreis
Dostawa 1-3 dni robocze
Das Modell AD-WP-MS03 ist ein langlebiger Adapter nach dem Lehnhoff-Standard MS03 und mit einer Grundplatte ausgestattet. Er wurde für mittelgroße Maschinen entwickelt und sorgt für eine sichere Werkzeugaufnahme und effiziente Arbeitsabläufe im Erd- und Tiefbau.
| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
| MS10 | 70 | 405 | 511,3 |
| MS21/25 | 80 | 510 | 529,5 |
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | MS10 | MS21/25 | |||||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 | 20mm | S355 | 30mm | S355 |
| Grundplatte: | 16mm | S355 | 16mm | S355 | 16mm | S355 | 16mm | S355 | 20mm | S355 | 20mm | S355 | 16mm | S355 | 20mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WP-MS03
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 2-3t
3-4t
4-5t - Adapter
- MS03
- Seitenwände
- 12mm S355
- Grundplatte
- 16mm S355
- Bolzendurchmesser
- 50mm
- Pin spacing
- 205mm
- Bolzenabstand
- 283
- Gewicht
- 23kg
