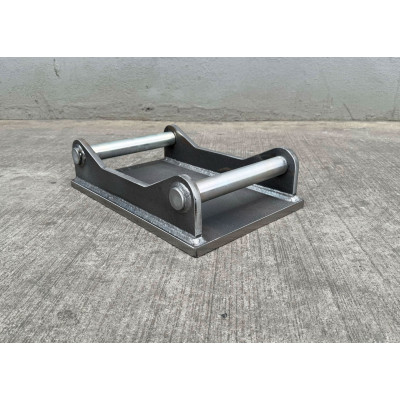

Adapter kompatibel mit dem Volvo-System- S70 mit Grundplatte
4.068,84 zł
Bruttopreis
Dostawa 1-3 dni robocze
Der AD-WP-S70 Adapter wurde für das Volvo S70 System entwickelt und eignet sich ideal für große Bagger. Die Grundplatte erhöht die strukturelle Festigkeit, während die präzise Verarbeitung eine sichere Verwendung großer Werkzeuge gewährleistet.
| Bolzendurchmesser [mm] | Innenbreite [mm] | Bolzenabstand [mm] | |
|---|---|---|---|
| S30/150 | 30 | 152 | 200,5 |
| S30/180 | 30 | 182 | 230,5 |
| S40 | 40 | 202 | 300,5 |
| S45 | 45 | 292 | 430,5 |
| S50 | 50 | 272 | 430,5 |
| S60 | 60 | 342 | 480,5 |
| S70 | 70 | 452 | 600,5 |

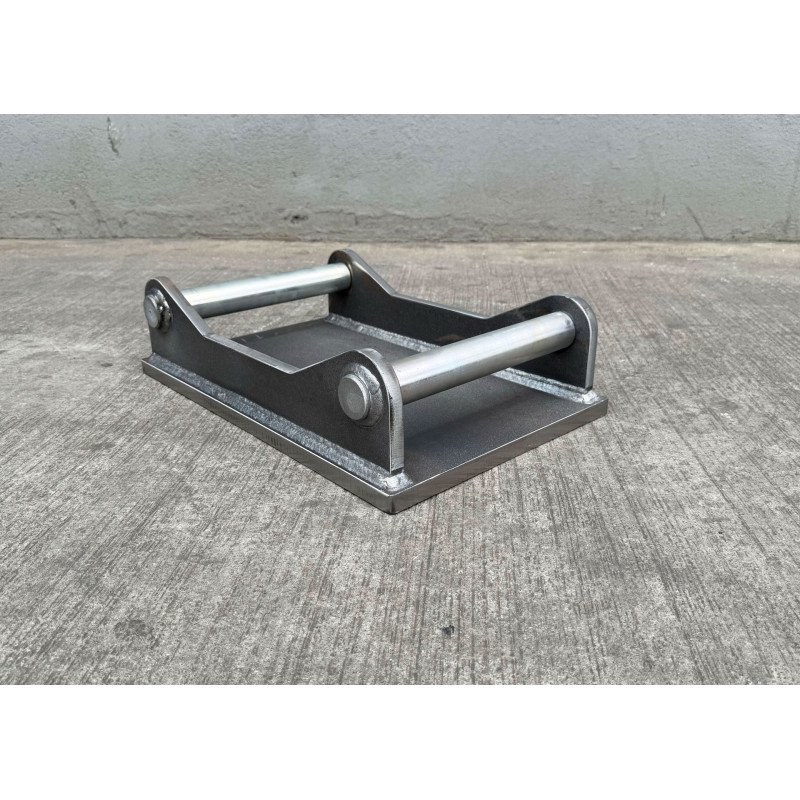

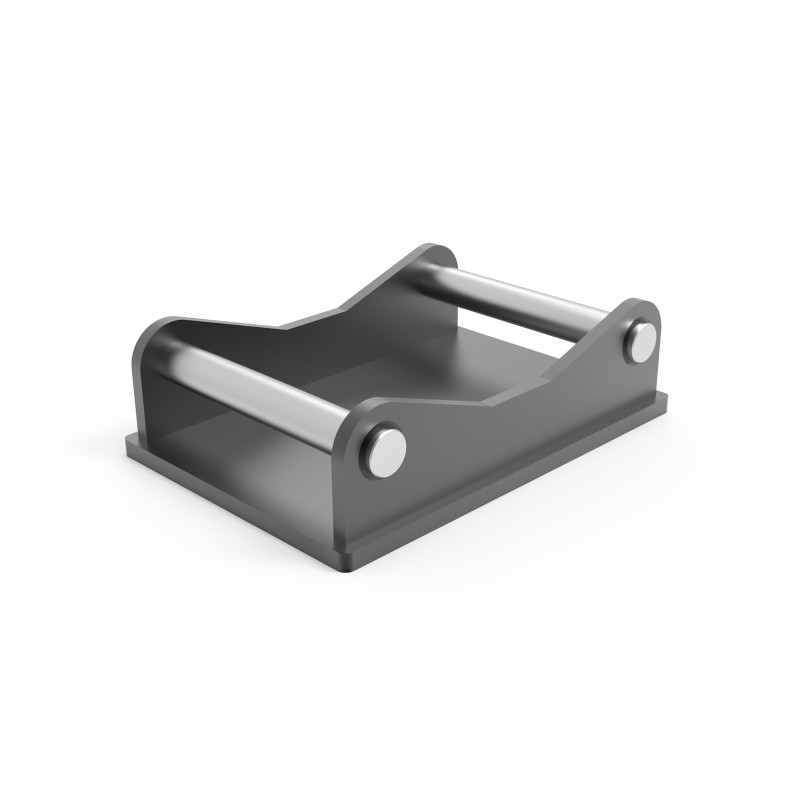

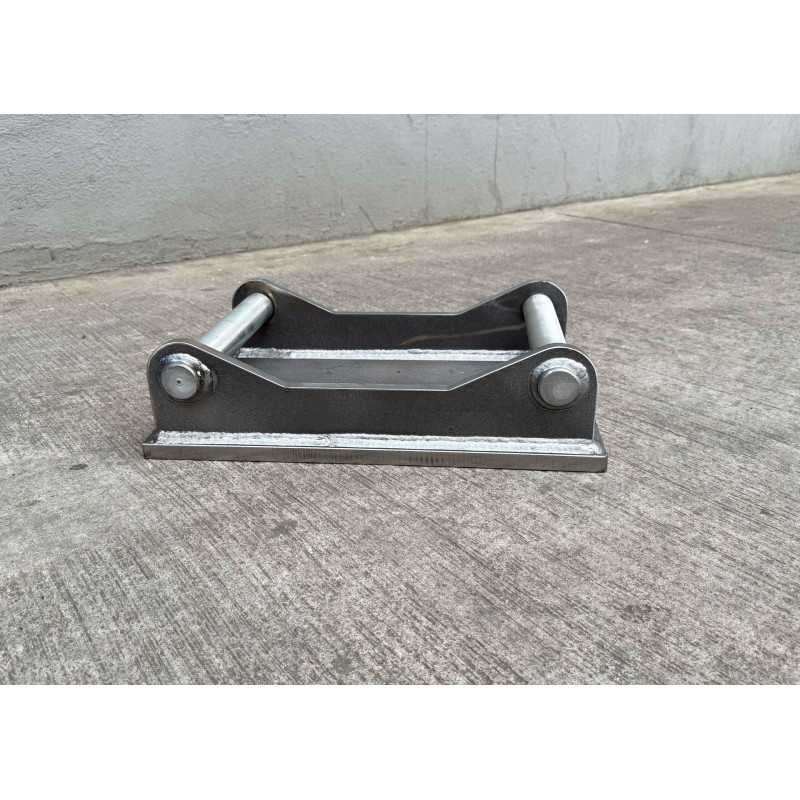

*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| S30/150 | S30/180 | S40 | S45 | S50 | S60 | S70 | ||||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 20mm | S355 | 32mm | S355 | 32mm | S355 | 40mm | S355 | 50mm | S355 |
| Grundplatte: | 12mm | S355 | 12mm | S355 | 12mm | S355 | 20mm | S355 | 25mm | S355 | 25mm | S355 | 30mm | S355 |
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020
AD-WP-S70
Technische Daten
- Lieferzeit
- bis zu 48 Stunden
- Für die Maschine
- 18-19t
19-20t
20-21t
21-22t
22-23t
23-24t
24-25t
25-26t
26-27t
27-28t
28-29t
29-30t
30-31t
31-32t - Adapter
- S70
- Seitenwände
- 50mm S355
- Grundplatte
- 30mm S355
- Bolzendurchmesser
- 70mm
- Pin spacing
- 452mm
- Bolzenabstand
- 600,5mm
- Gewicht
- 177kg
