- Klasse: 6-9 T
- Breite: 1600
- Adapter: MS08SY
- Nicht auf Lager
Artikelnummer: AD-WOP-MS08SY

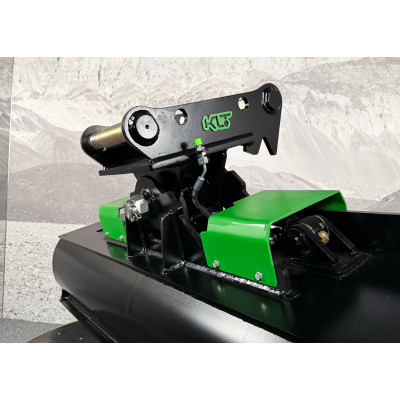

Der AD-WOP-MS08SY ist ein besonders langlebiger Adapter für das MS08SY-System in einer Version ohne Grundplatte. Er bietet hohe Präzision beim Werkzeuganschluss und reduziert die Umrüstzeit durch schnelles Kuppeln deutlich.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |

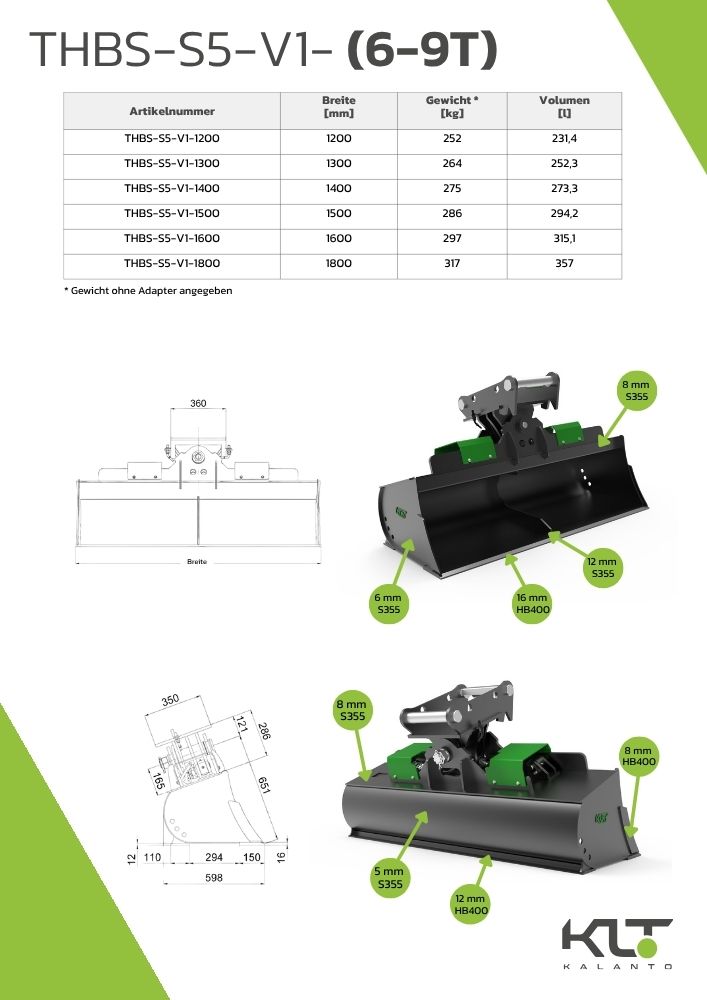

| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1600 | 297 | 315,1 |
| 1800 | 317 | 357 |
* Das angegebene Löffelgewicht berücksichtigt nicht das Gewicht des Adapters.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |

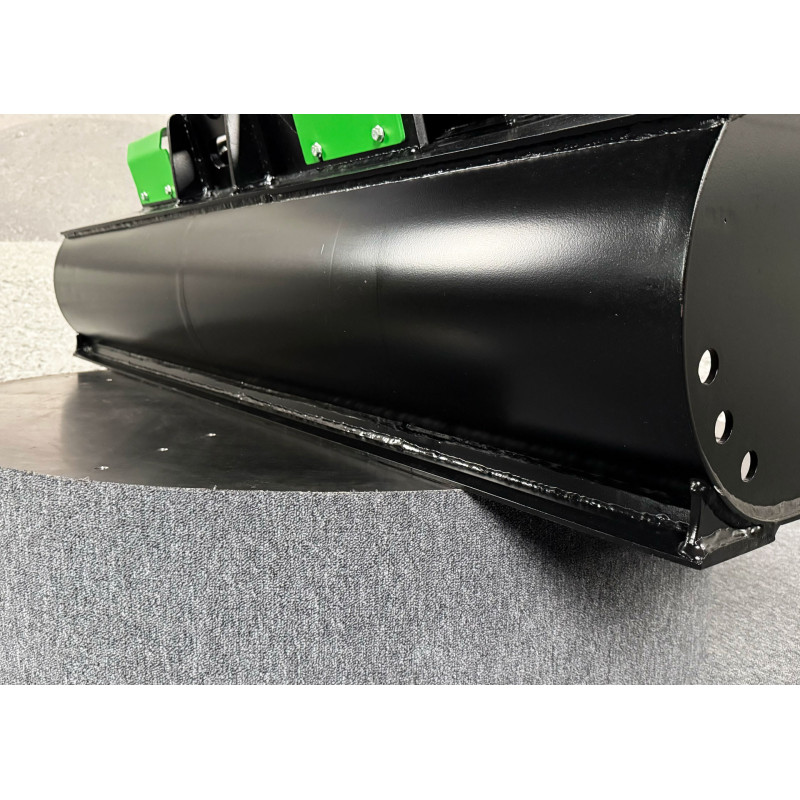

| Schneide: | 16 x 150 mm | HB400 |
| Hintere Schneide: | 12x110mm | HB400 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 8 mm | S355 |
| Innenverstärkung: | 10mm | |
| Type | ||
| Hydraulikanschlüsse: | M16x1.5. |

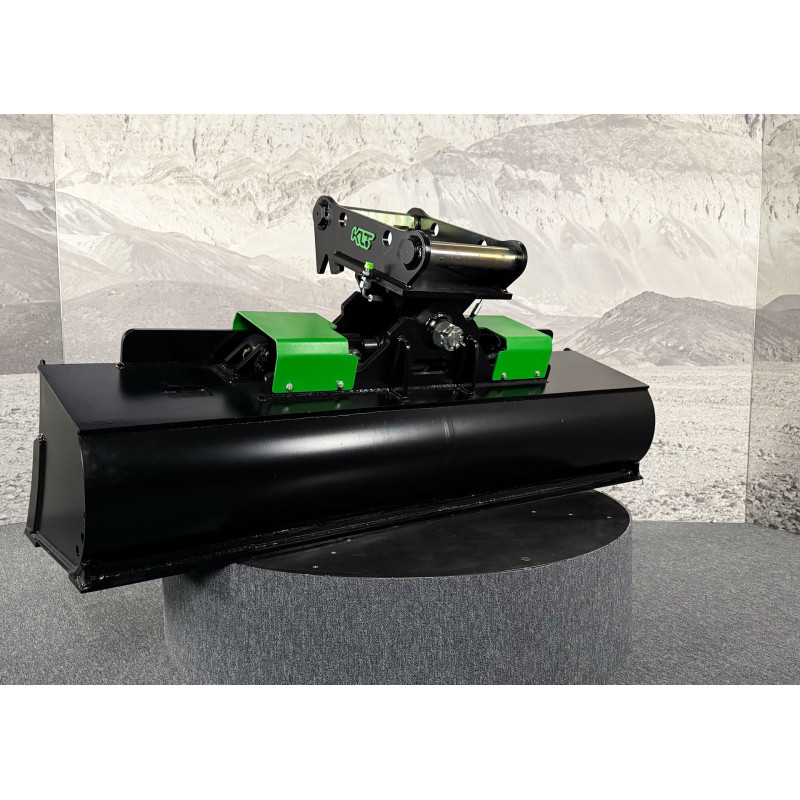

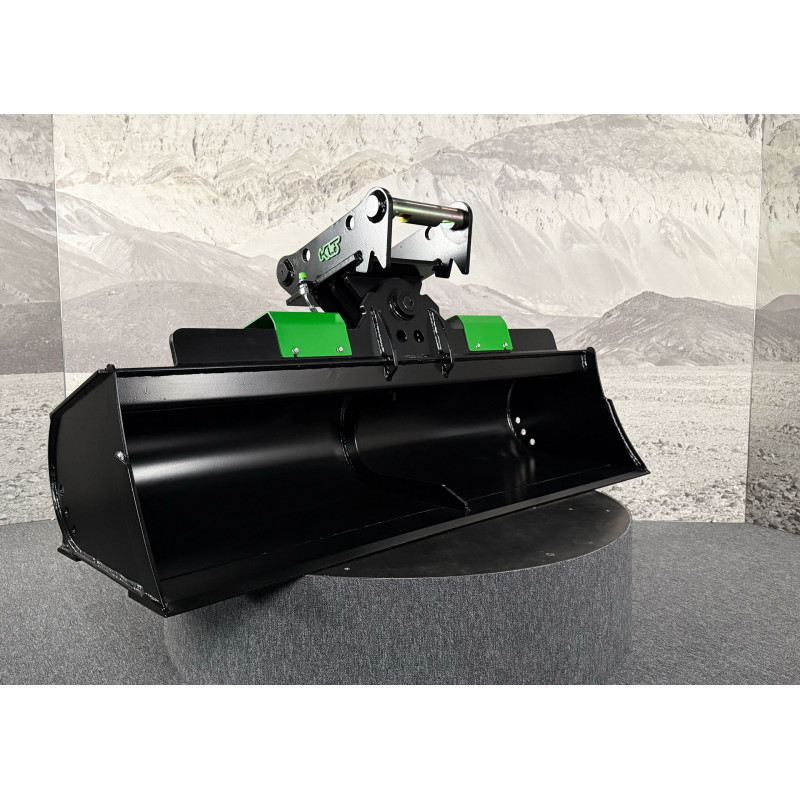

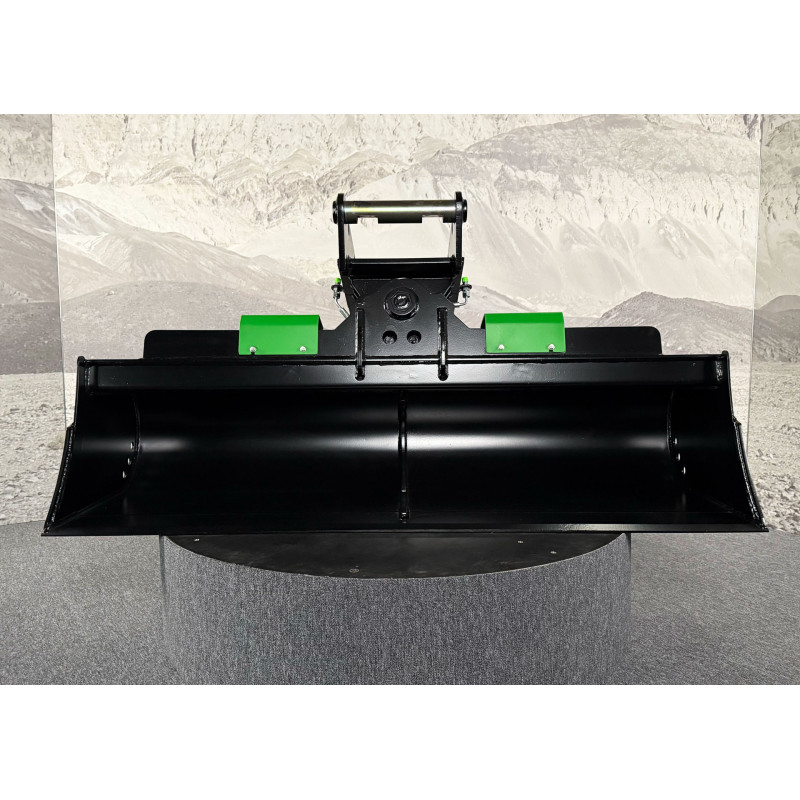

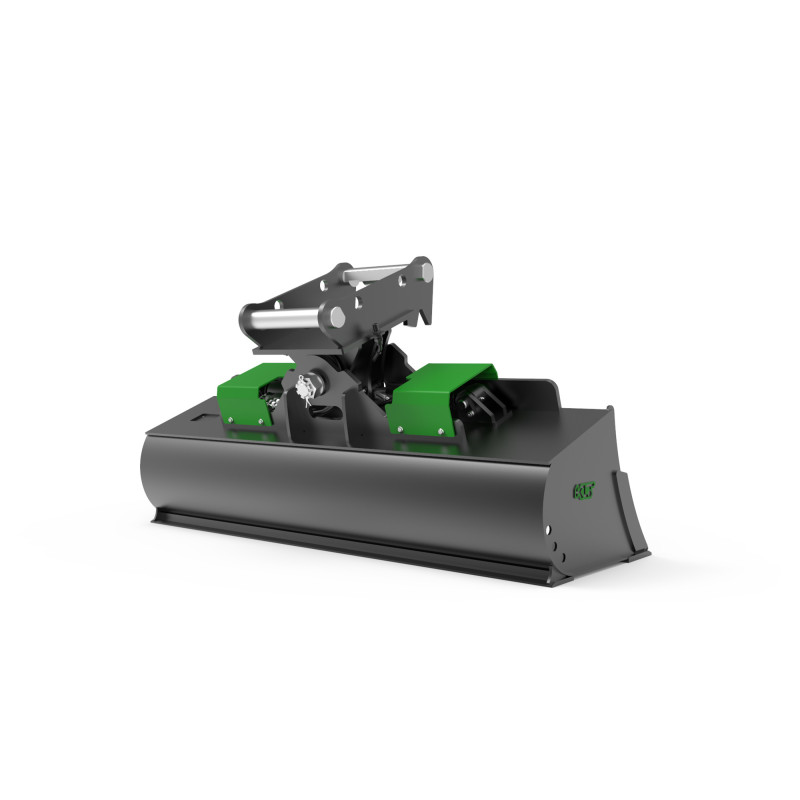

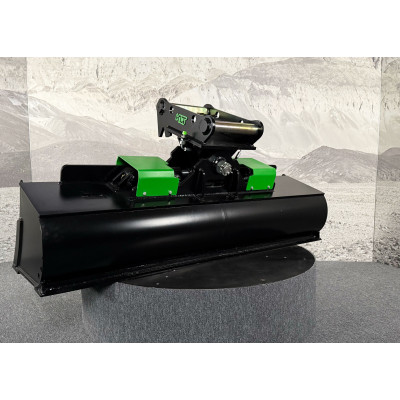

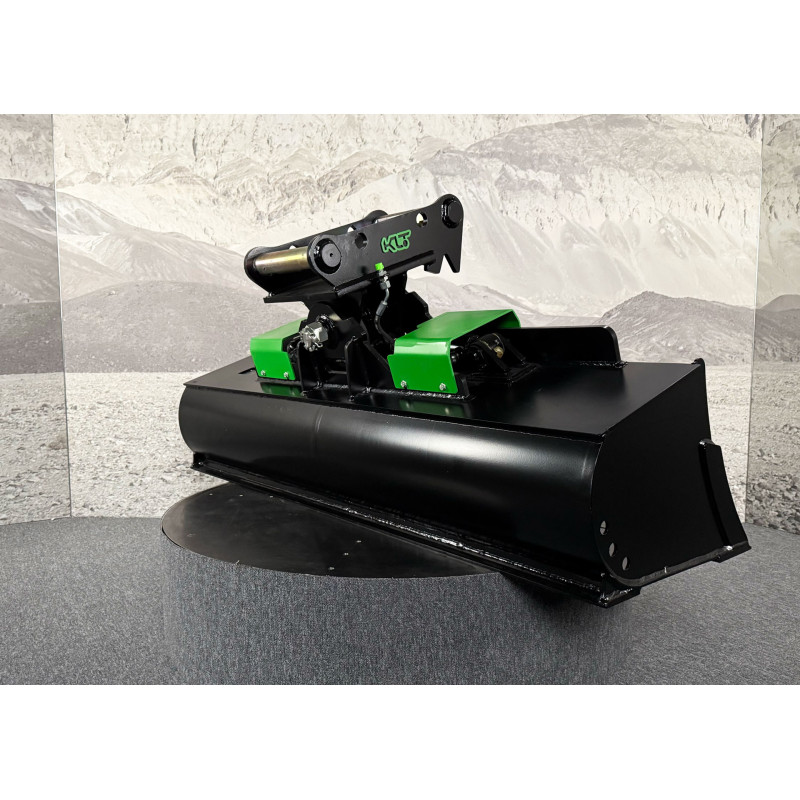

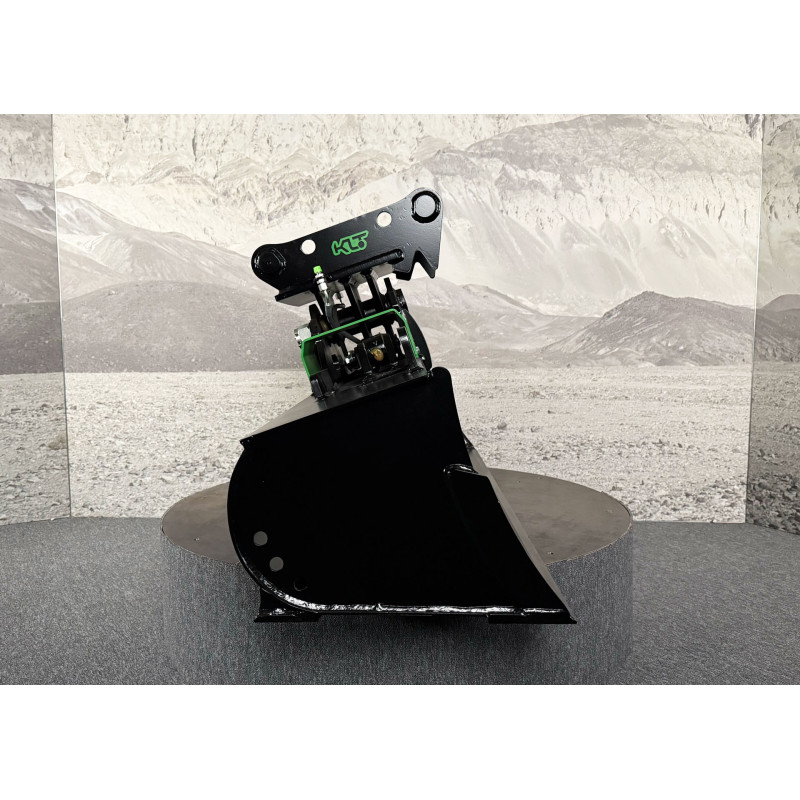

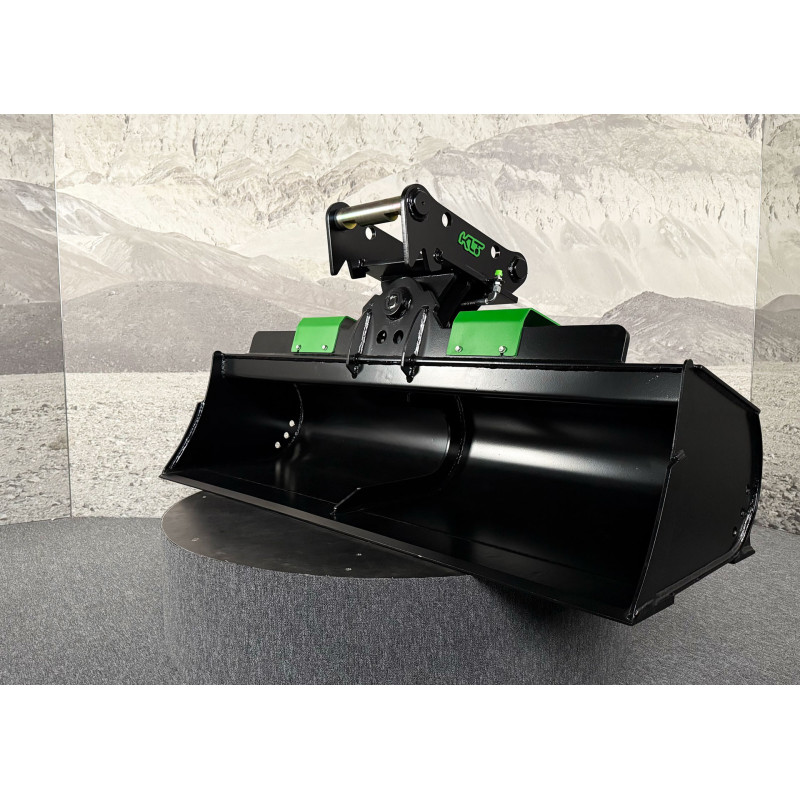

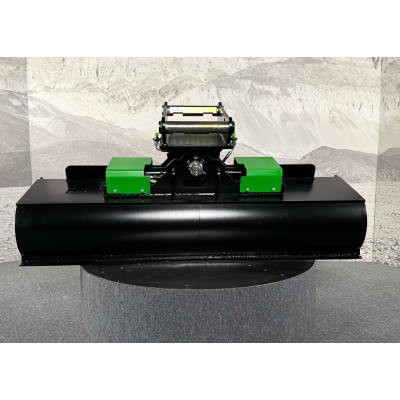

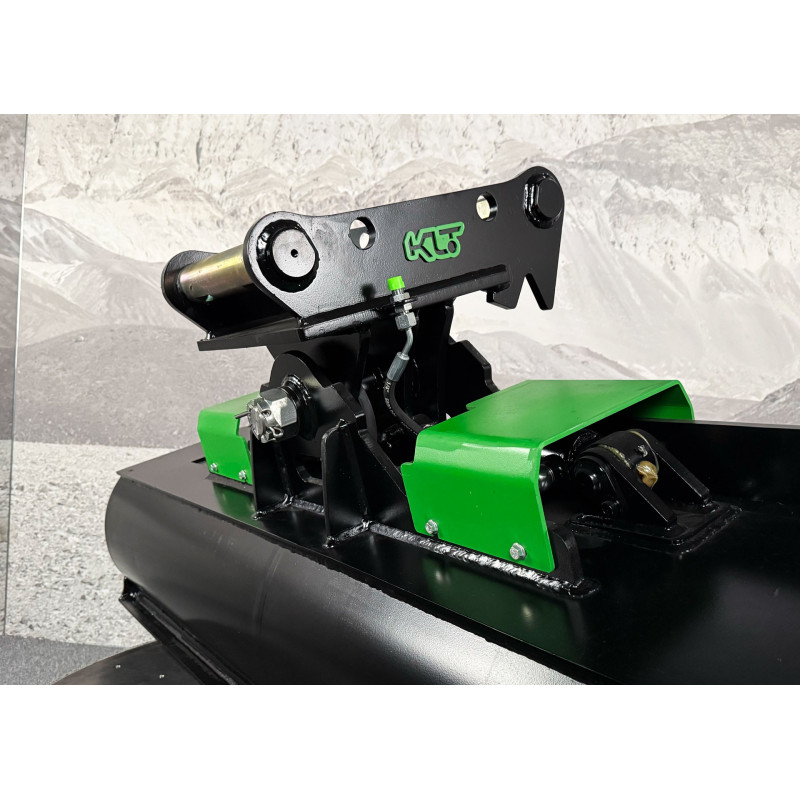

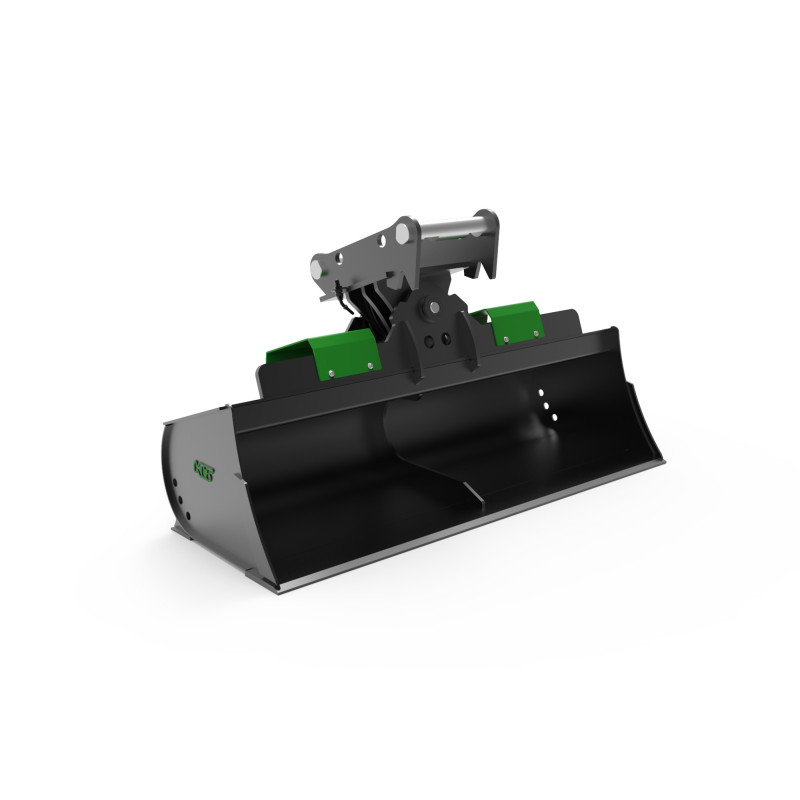

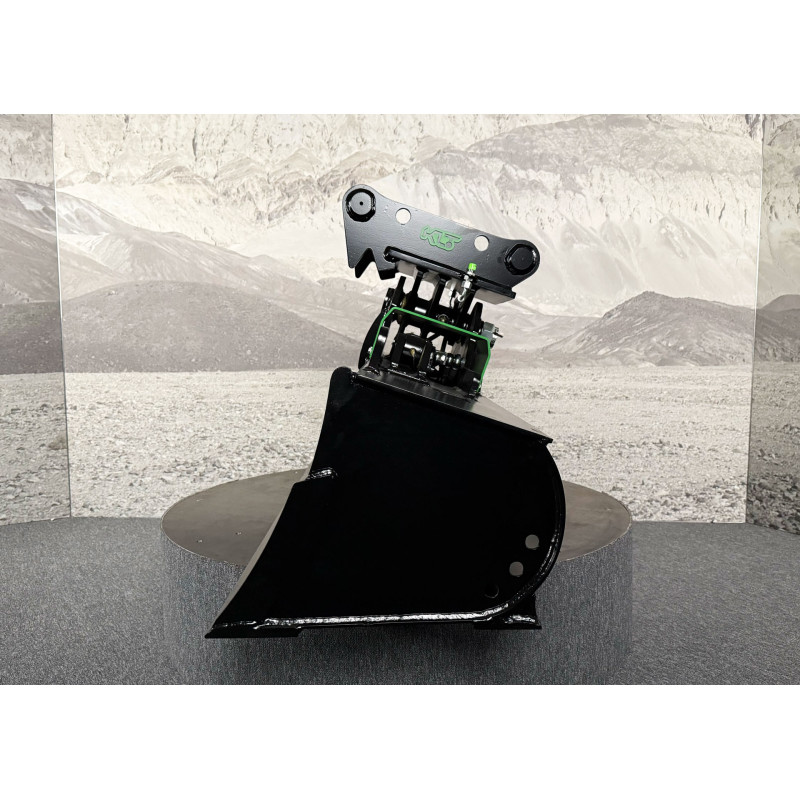

Der THBS-S5-V1-1600-MS08SY-RB ist ein fortschrittlicher hydraulischer Schwenk-Böschungslöffel, der für Geländemodellierung, Böschungsgestaltung und Grabenreinigung mit Baggern der 6–9-Tonnen-Klasse entwickelt wurde. Der Einsatz zweier Hydraulikzylinder sorgt für eine gleichmäßige Verteilung der Schwenkkraft im gesamten Mechanismus, was zu höherer Stabilität und geringerem Konstruktionsstress bei Schrägarbeiten führt.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
