Artikelnummer: AD-WOP-CW10
Der AD-WOP-CW10 ist eine Ausführung ohne Grundplatte, vollständig kompatibel mit dem Verachtert CW10 Standard. Er ermöglicht ein schnelles und sicheres Kuppeln von Arbeitswerkzeugen und bietet hohe Haltbarkeit auch bei intensiver Nutzung. Eine praktische Wahl für Anwender, die ein leichteres und flexibleres System bevorzugen.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand [mm] |
|
|---|---|---|---|
| CW05 | 40 | 180 | 200 |
| CW10 | 50 | 320 | 300 |
| CW20/30/40 | 60 | 506 | 475 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| CW05 | CW10 | CW20/30/40 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 35mm | HB400 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1200 | 164 | 172 |
| 1300 | 172 | 187 |
| 1400 | 180 | 202 |
| 1500 | 188 | 217 |
| 1600 | 197 | 232 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 6 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

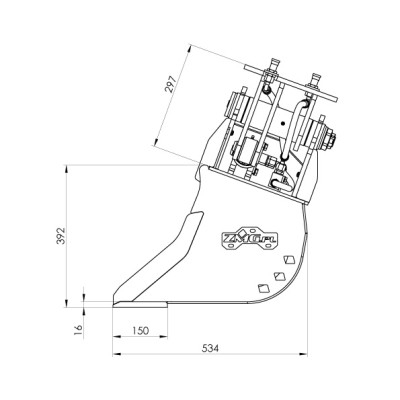

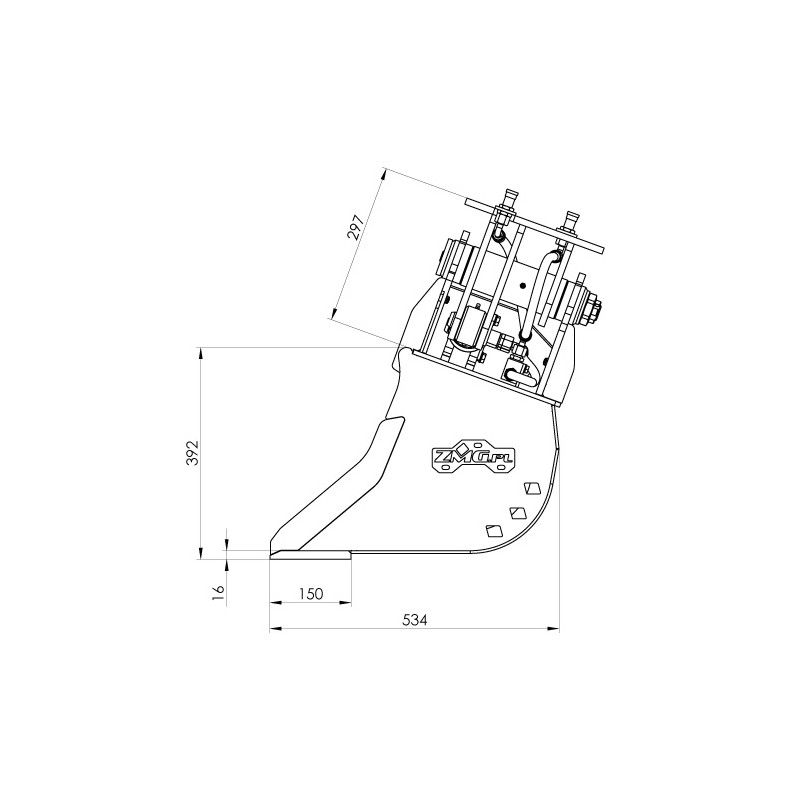

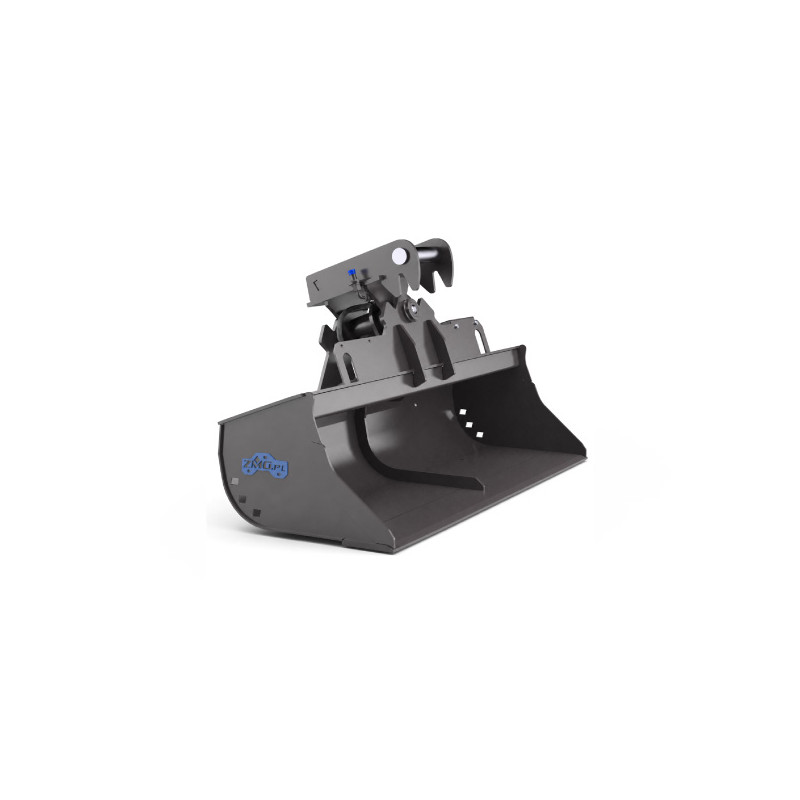

Die Serie LSH-ZMG3-1500-CW10 ist ein 1500 mm hydraulischer Grabenräumlöffel für Mittelbagger der Klasse 4–6 t. Der hydraulische Drehmechanismus erlaubt freie Anpassung des Arbeitswinkels für hohe Präzision bei Böschungsprofilierung, Grabenreinigung und Finisharbeiten. Das Verachtert CW10 Schnellwechslersystem für schwere Anwendungen bietet eine zuverlässige, stabile Verbindung zwischen Anbaugerät und Maschine. Solider Stahlrahmen und ein zuverlässiges Hydrauliksystem gewährleisten Langlebigkeit und gleichbleibende Arbeitsergebnisse an jedem Böschungstyp.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
