Artikelnummer: AD-WOP-MS03SY
Der AD-WOP-MS03SY ist ein leichter und dennoch sehr widerstandsfähiger Adapter für das Lehnhoff-System MS03SY. Er ermöglicht einen schnellen Werkzeuganschluss ohne Grundplatte und bietet hohe Flexibilität und Effizienz.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1200 | 164 | 172 |
| 1300 | 172 | 187 |
| 1400 | 180 | 202 |
| 1500 | 188 | 217 |
| 1600 | 197 | 232 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 6 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

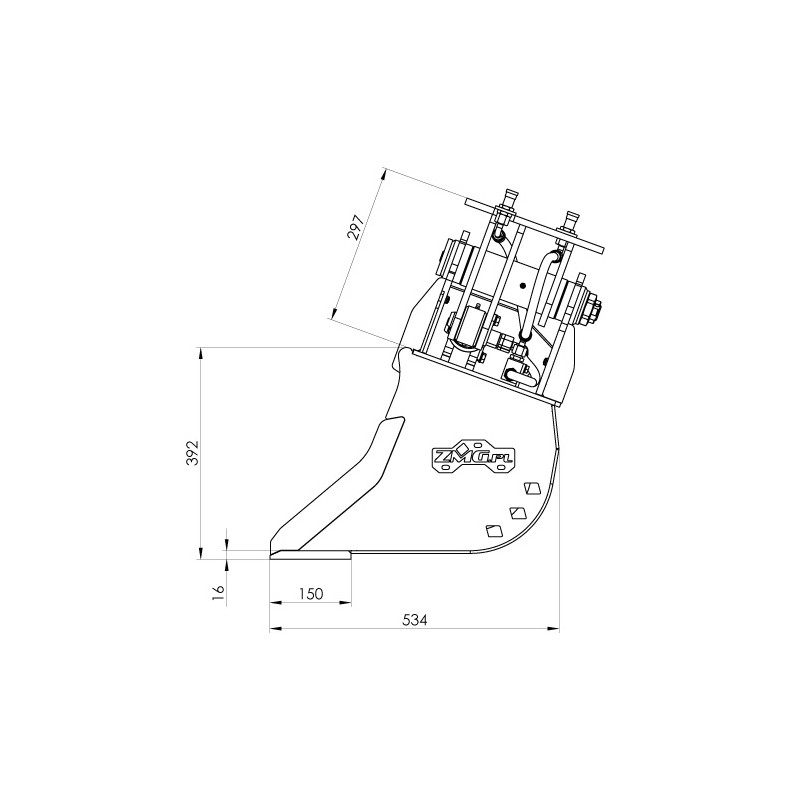

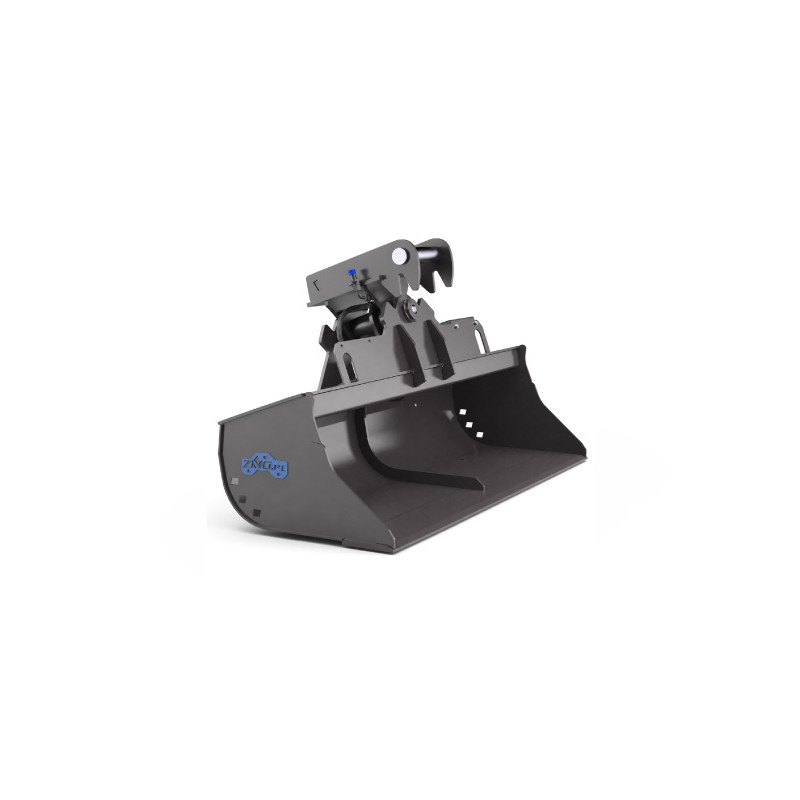

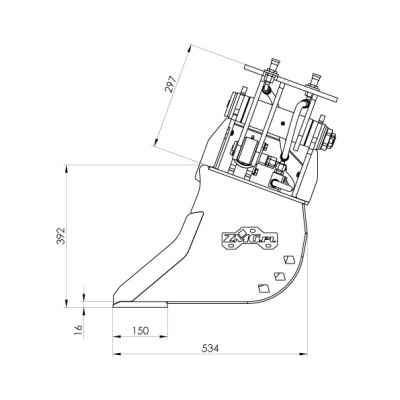

Das Produkt LSH-ZMG3-1500-MS03SY ist ein 1500 mm hydraulischer Grabenräumlöffel für Mittelbagger der Klasse 4–6 t. Die hydraulische Winkelverstellung ermöglicht präzises Formen von Böschungen, Aushüben, Gräben und geneigten Flächen ohne Umsetzen des Baggers. Der hydraulische Lehnhoff MS03SY Schnellwechsler ermöglicht dem Fahrer den Anbaugerätewechsel ohne Ausstieg, was Produktivität und Sicherheit erhöht. S355-Stahlkonstruktion, verstärkte Kanten und ein zuverlässiger Hydraulikzylinder garantieren Arbeitsgenauigkeit und lange Werkzeuglebendauer auch unter schwierigen Bedingungen.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
