Artikelnummer: AD-WOP-MS08SY
Der AD-WOP-MS08SY ist ein besonders langlebiger Adapter für das MS08SY-System in einer Version ohne Grundplatte. Er bietet hohe Präzision beim Werkzeuganschluss und reduziert die Umrüstzeit durch schnelles Kuppeln deutlich.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1200 | 200 | 215 |
| 1300 | 210 | 235 |
| 1400 | 220 | 254 |
| 1500 | 230 | 273 |
| 1600 | 240 | 293 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 8 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

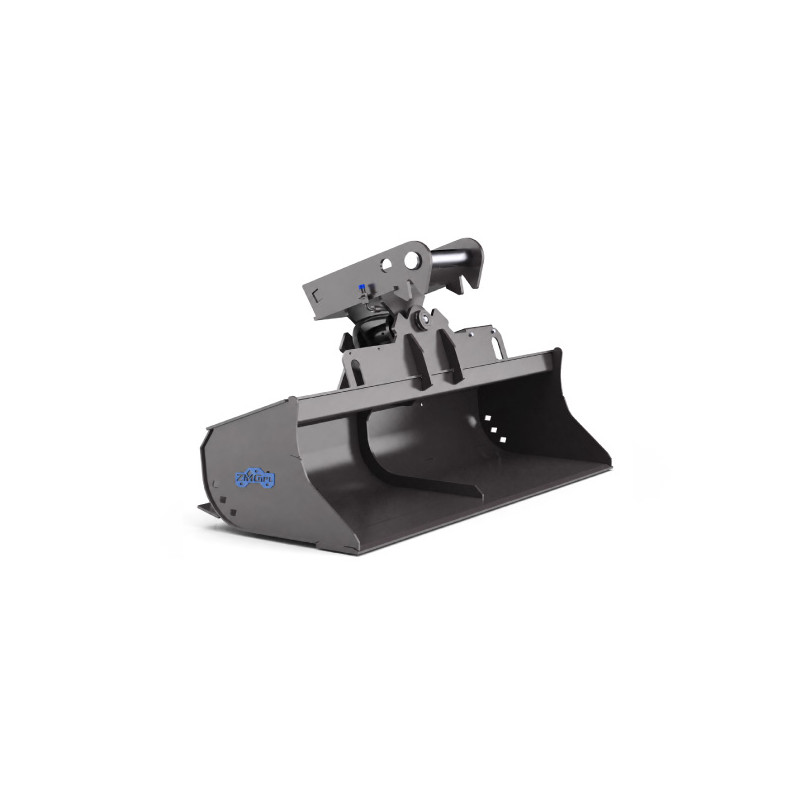

Das Modell LSH-ZMG4-1500-MS08SY ist ein 1500 mm hydraulischer Grabenräumlöffel für Bagger der Klasse 6–10 t. Der hydraulisch verstellbare Arbeitswinkel erlaubt Böschungsformung in beliebiger Neigung, Grabenreinigung und Finisharbeiten aus einer Baggerposition. Der hydraulische Lehnhoff MS08SY Schnellwechsler ermöglicht dem Fahrer den Wechsel schwerer Anbaugeräte direkt aus der Kabine ohne manuelles Koppeln. Hochwertige Stahlqualität und Präzision in der Hydrauliksystemfertigung stellen sicher, dass der Hydraulikschwenklöffel auch bei langer Intensivnutzung voll funktionstüchtig bleibt.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
