Artikelnummer: AD-WOP-M03
AD-WOP-M03 ist ein leichter Adapter ohne Grundplatte, kompatibel mit dem Martin M03 System. Dank seiner robusten Bauweise und der präzisen Passform erlaubt er schnelle Werkzeugmontage und bietet gleichzeitig hohe Vielseitigkeit sowie Widerstandsfähigkeit gegenüber Belastungen.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] | Innenbreite [mm] | Bolzenabstand [mm] | |
|---|---|---|---|
| M02 | 30 | 161 | 170 |
| M03 | 35 | 184 | 180 |
| M10 | 50 | 232 | 292 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| M02 | M03 | M10 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 12mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1000 | 106 | 111 |
| 1100 | 111 | 123 |
| 1200 | 117 | 135 |
| 1300 | 122 | 146 |
| 1400 | 128 | 158 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 5 mm | S355 |
| Rückwand: | 4 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 5 mm | S355 |
| Gebogene Platte: | 5 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

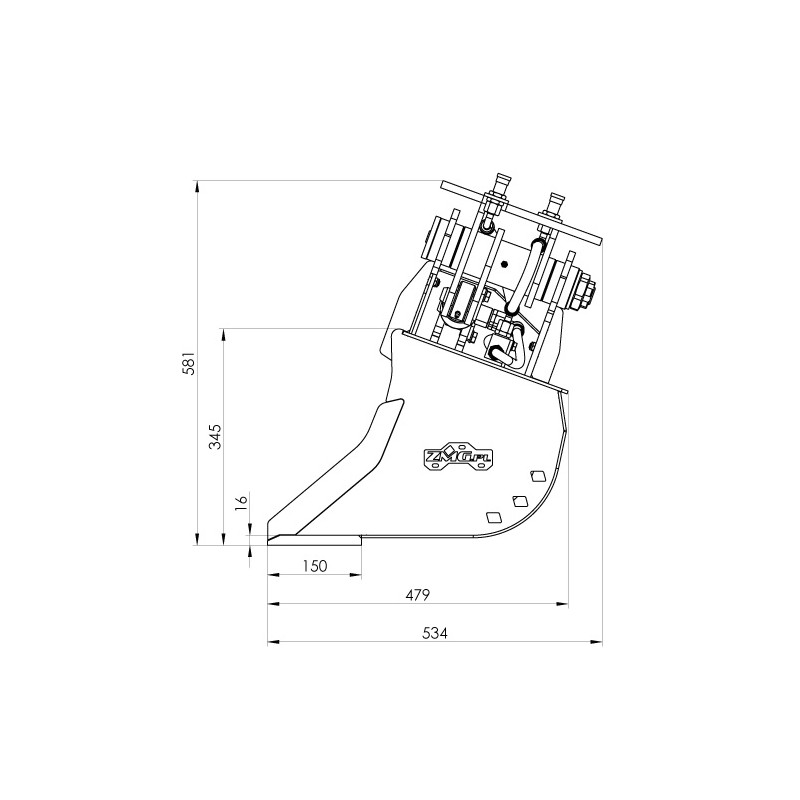

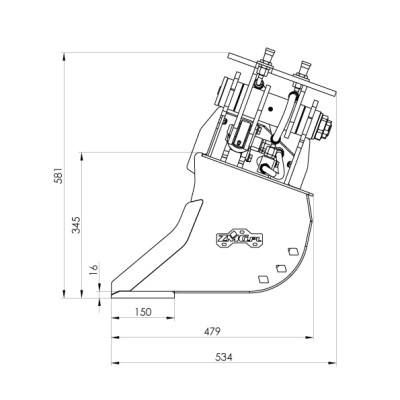

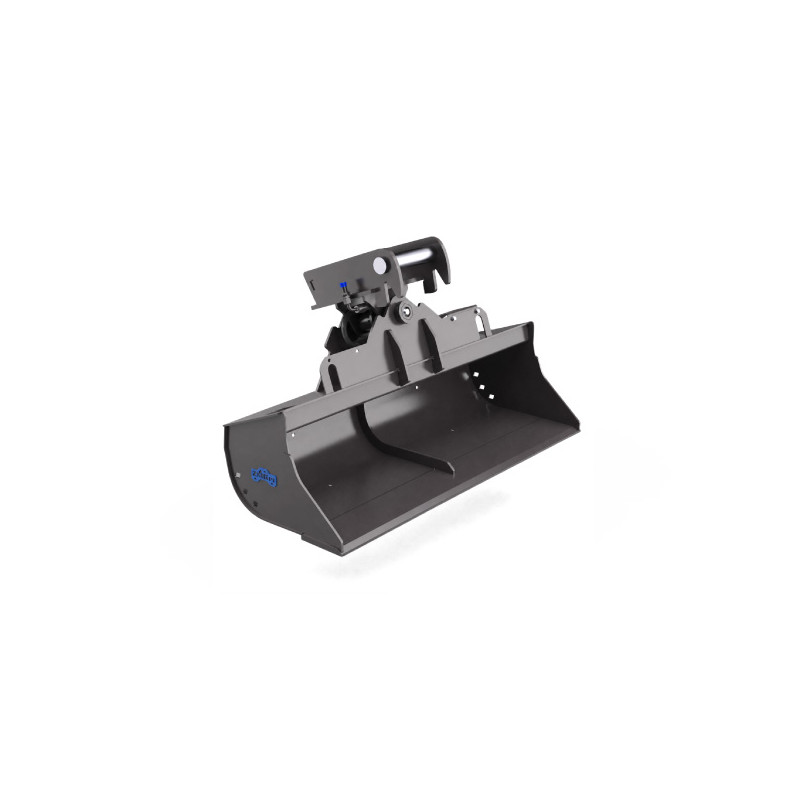

Der hydraulische Grabenräumlöffel LSH-ZMG2-1100-M03 mit einer Arbeitsbreite von 1100 mm ist ein fortschrittliches Werkzeug für Bagger der Klasse 2–4 t. Dank hydraulischer Neigungsverstellung ermöglicht er präzise Böschungsprofilierung, Grabenreinigung und Geländeformung ohne Umsetzen der Maschine. Der Martin M03 Adapter (kompatibel mit SW10, CM30) gewährleistet breite Kompatibilität mit Maschinen, die dieses Schnellwechslersystem nutzen. S355-Stahlkonstruktion, verstärkte Kanten und ein zuverlässiger Hydraulikzylinder garantieren Arbeitsgenauigkeit und lange Werkzeuglebendauer auch unter schwierigen Bedingungen.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
