Artikelnummer: AD-WOP-M03
AD-WOP-M03 ist ein leichter Adapter ohne Grundplatte, kompatibel mit dem Martin M03 System. Dank seiner robusten Bauweise und der präzisen Passform erlaubt er schnelle Werkzeugmontage und bietet gleichzeitig hohe Vielseitigkeit sowie Widerstandsfähigkeit gegenüber Belastungen.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] | Innenbreite [mm] | Bolzenabstand [mm] | |
|---|---|---|---|
| M02 | 30 | 161 | 170 |
| M03 | 35 | 184 | 180 |
| M10 | 50 | 232 | 292 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| M02 | M03 | M10 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 12mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 800 | 84 | 59 |
| 900 | 88 | 70 |
| 1000 | 93 | 75 |
| 1100 | 97 | 83 |
| 1200 | 102 | 91 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 4 mm | S355 |
| Rückwand: | 4 mm | S355 |
| Schneide: | 12 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 5 mm | S355 |
| Gebogene Platte: | 5 mm | S355 |
| Typ | ||

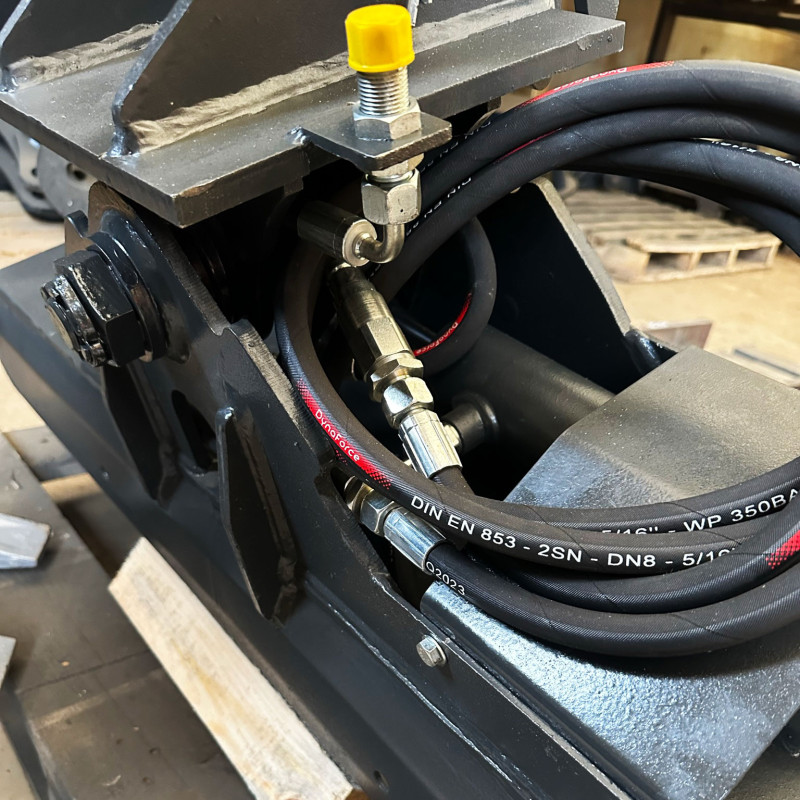

| Hydraulikanschlüsse: | M18x1.5 |

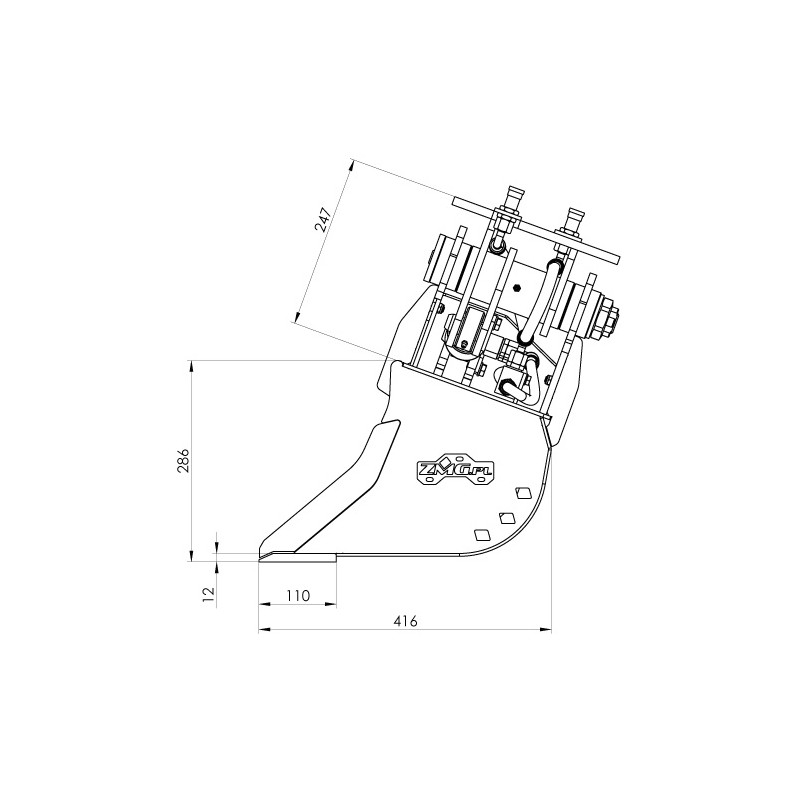

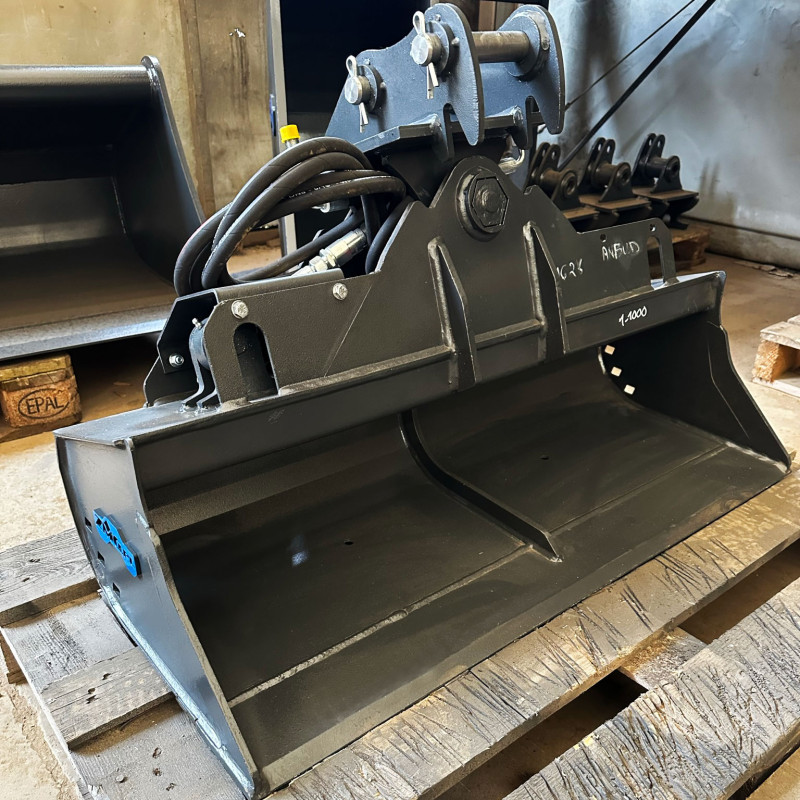

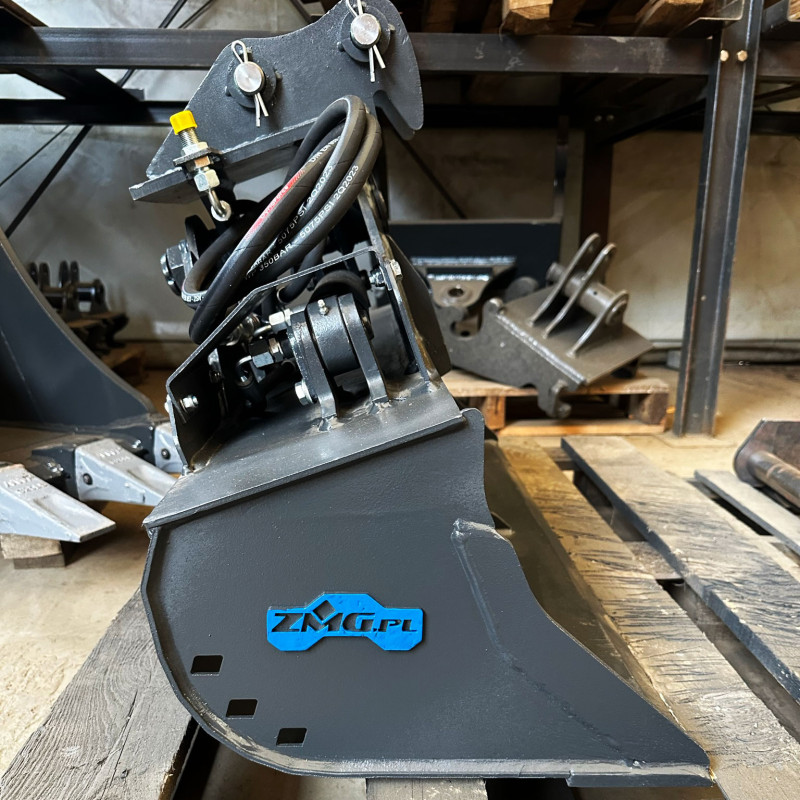

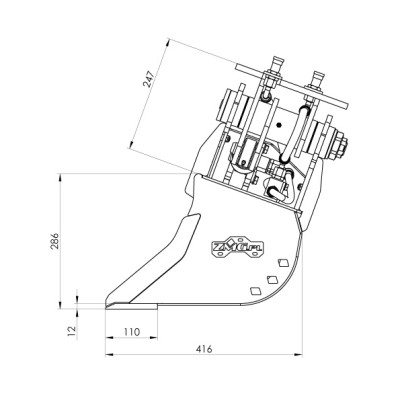

Das Modell LSH-ZMG1-1100-M03 ist ein 1100 mm hydraulischer Grabenräumlöffel für Minibagger und Kompaktbagger der Klasse 0–2 t. Der hydraulisch verstellbare Arbeitswinkel erlaubt Böschungsformung in beliebiger Neigung, Grabenreinigung und Finisharbeiten aus einer Baggerposition. Der Martin M03 Adapter (kompatibel mit SW10, CM30) gewährleistet breite Kompatibilität mit Maschinen, die dieses Schnellwechslersystem nutzen. Hochwertige Stahlqualität und Präzision in der Hydrauliksystemfertigung stellen sicher, dass der Hydraulikschwenklöffel auch bei langer Intensivnutzung voll funktionstüchtig bleibt.

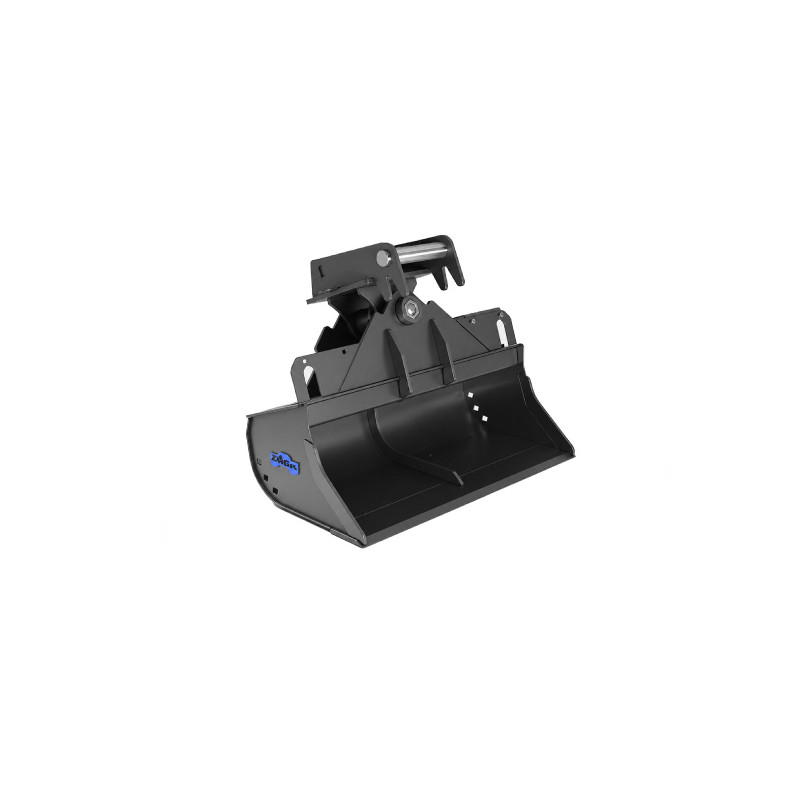

**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
