- Klasse: 6-9 T
- Breite: 1000
- Adapter: M10
Artikelnummer: AD-WP-M10
Der AD-WP-M10 ist ein besonders stabiler Adapter, der nach dem Martin M10 Standard konstruiert und mit einer verstärkten Grundplatte ausgestattet ist. Er ist ideal für größere Bagger und sorgt für sicheres Befestigen, effiziente Kraftübertragung und zuverlässige Leistung bei anspruchsvollen Aufgaben.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] | Innenbreite [mm] | Bolzenabstand [mm] | |
|---|---|---|---|
| M02 | 30 | 161 | 170 |
| M03 | 35 | 184 | 180 |
| M10 | 50 | 232 | 292 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| M02 | M03 | M10 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 12mm | S355 | 16mm | S355 |
| Grundplatte: | 16mm | S355 | 16mm | S355 | 20mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] | Zähne [stk] |
| 800 | 195 | 246,9 | 5 |
| 1000 | 232 | 320,7 | 5 |
| 1200 | 272 | 394,6 | 6 |
* Das angegebene Löffelgewicht berücksichtigt nicht das Gewicht des Adapters.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rippen: | 12 mm | S355 |
| Schneide: | 20 x 200 mm | HB400 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 12 mm | S355 |
| Gebogene Platte: | 10 mm | S355 |
| Rippenabstand: | 45mm | - |
| Typ | ||
| Zähne: | E11.4 |

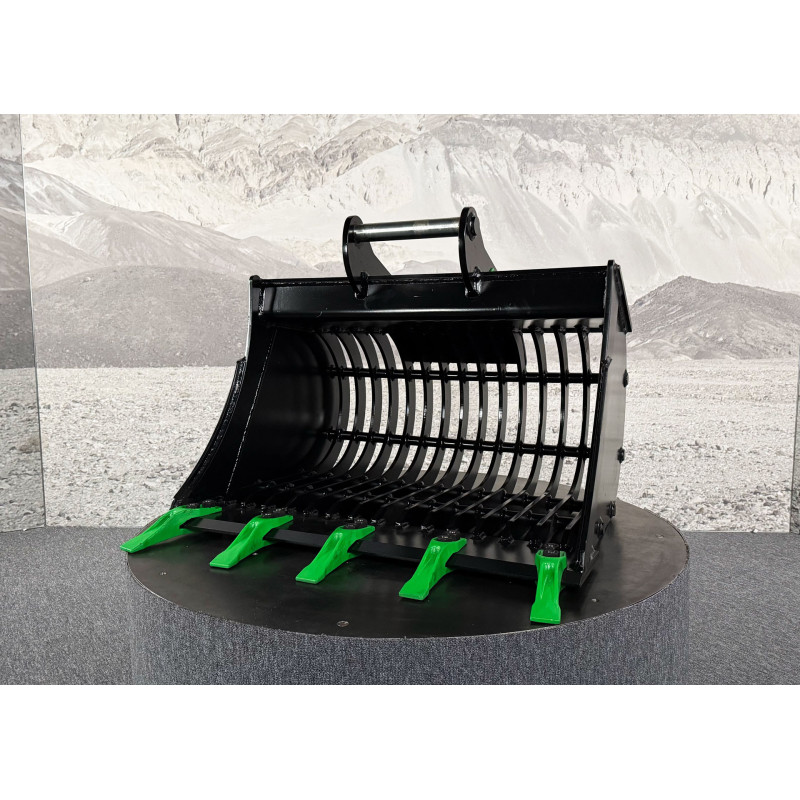

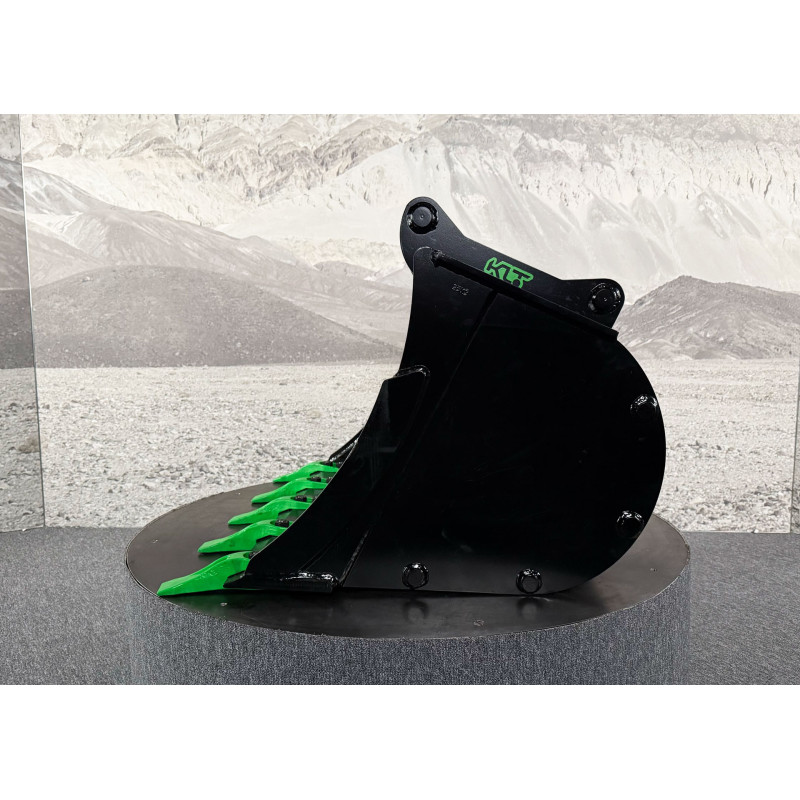

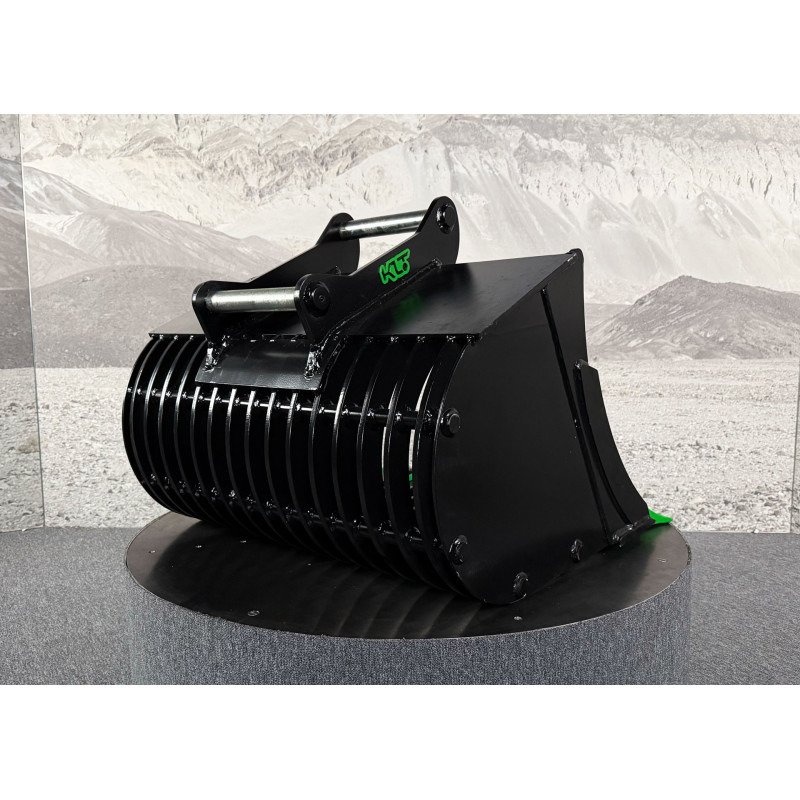

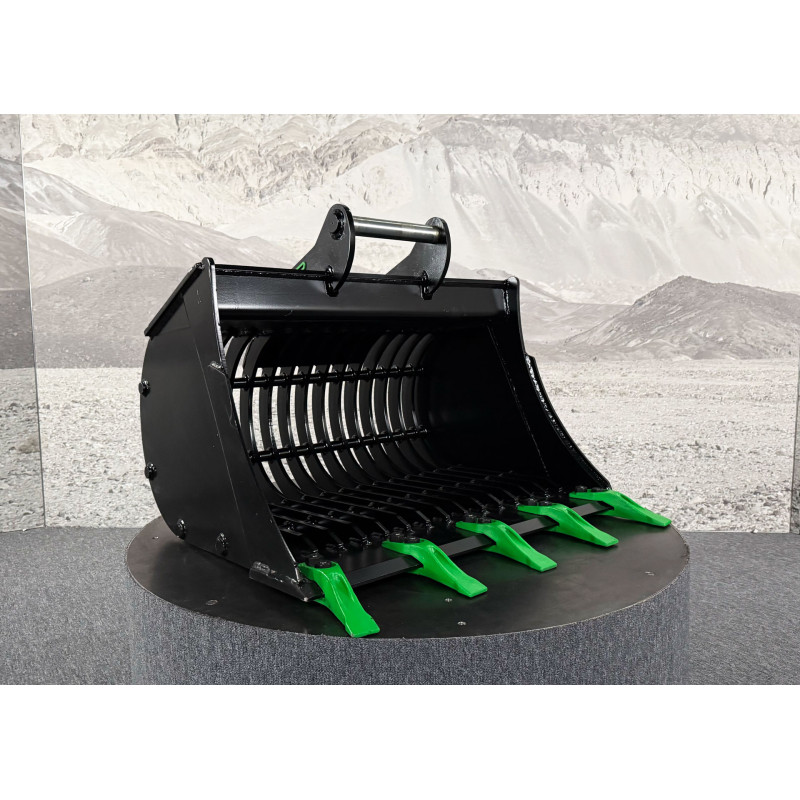

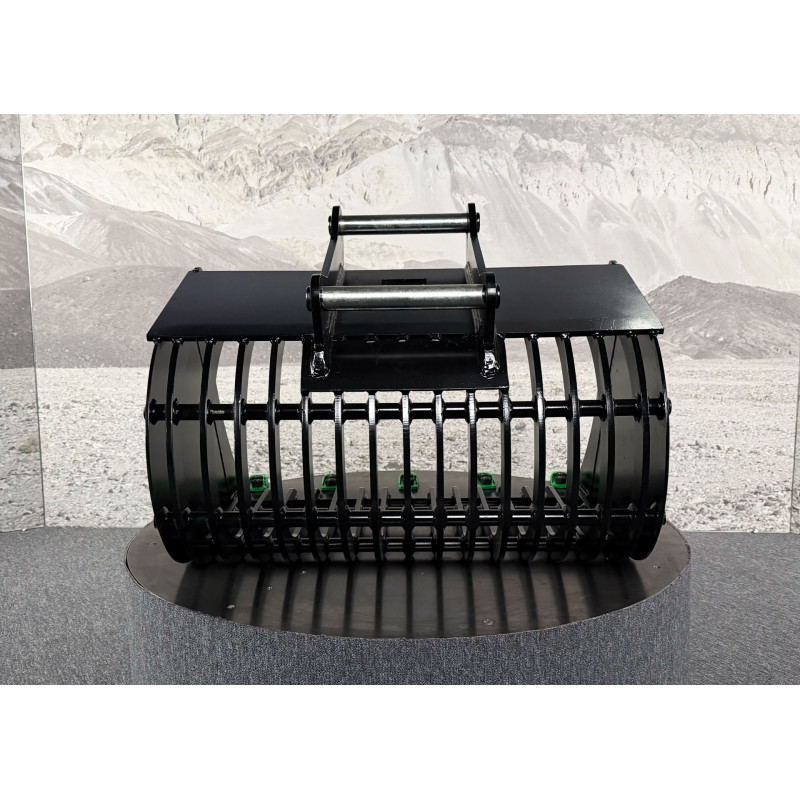

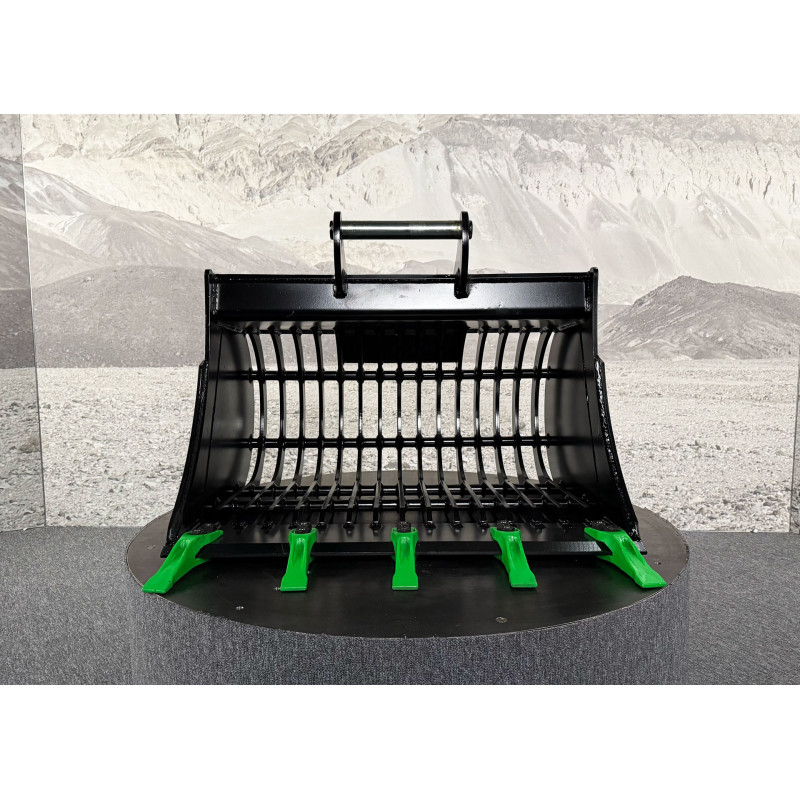

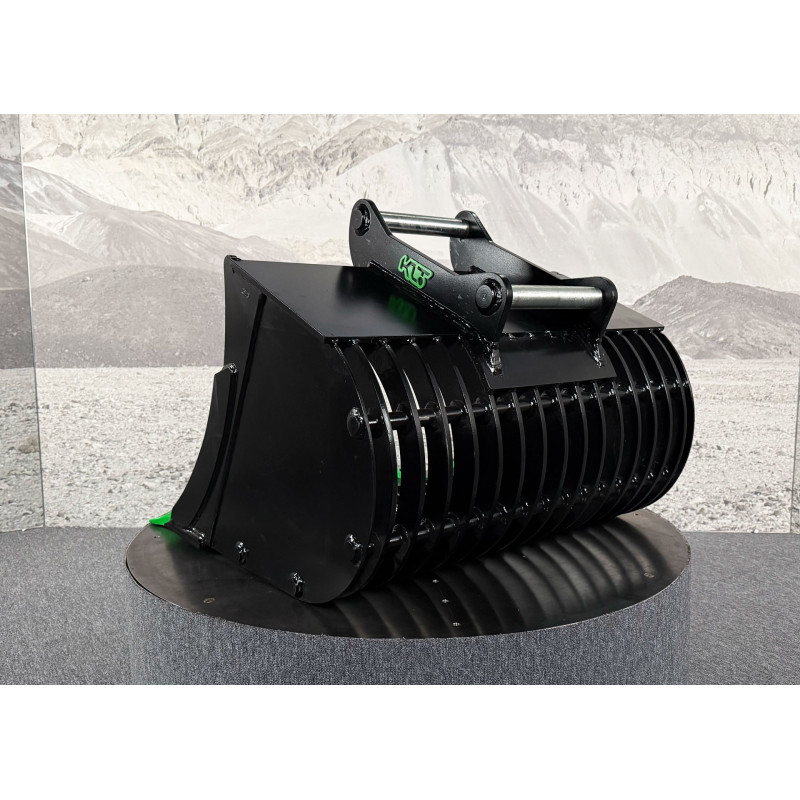

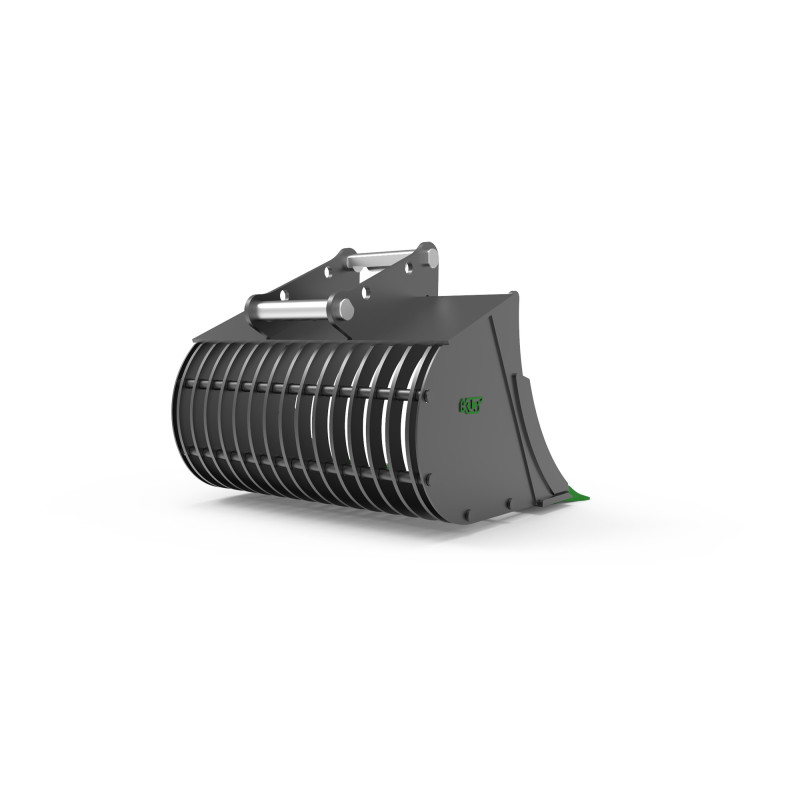

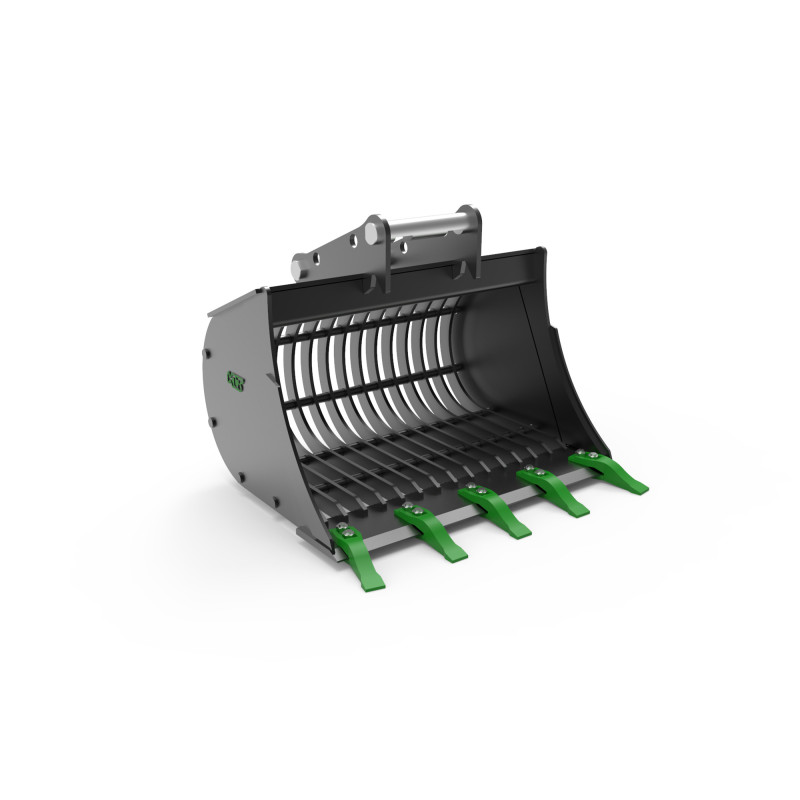

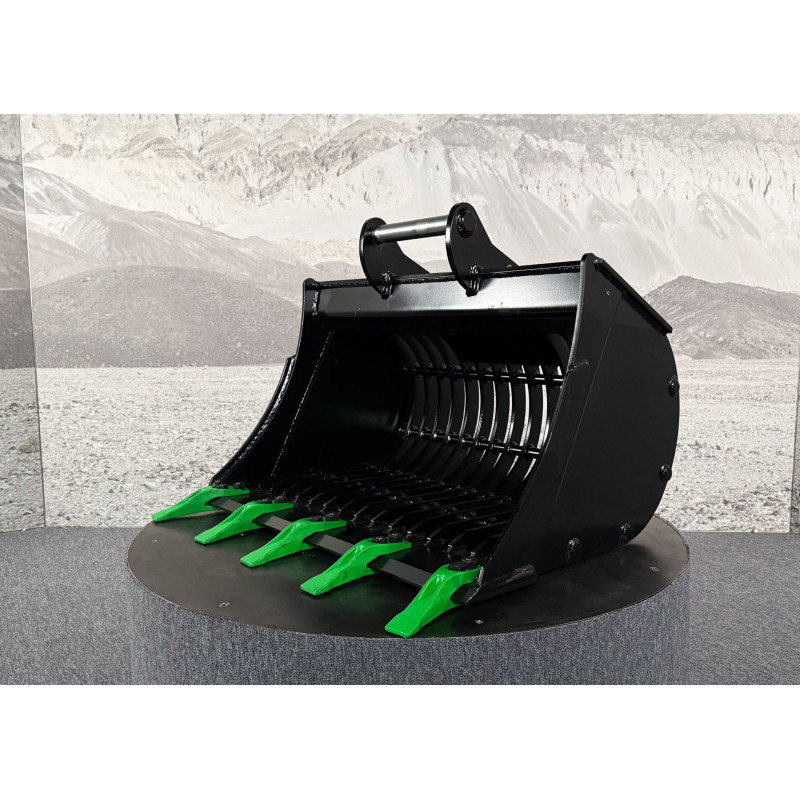

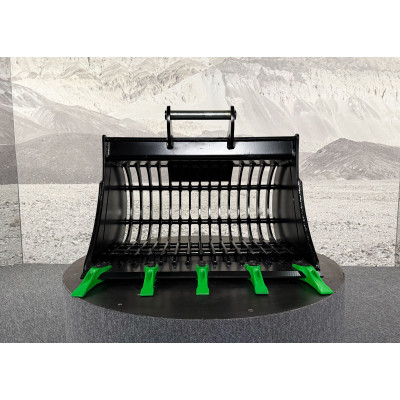

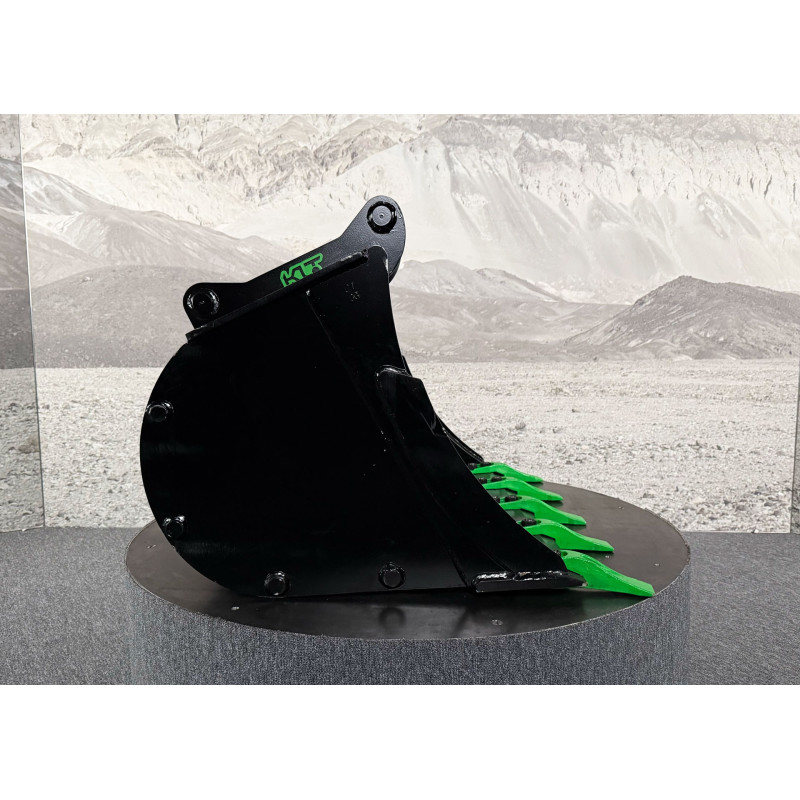

Das Modell SBS-S5-V1-1000-M10 ist ein besonders robust ausgelegter Gitterlöffel für Bagger mit einem Einsatzgewicht von 6 bis 9 Tonnen. Der verstärkte offene Rippenboden Korpus ermöglicht die zuverlässige Trennung feiner Fraktionen von größeren Bestandteilen und eignet sich ideal für Bodensiebung, selektives Sortieren oder das Abtrennen von Bauschutt. Die durchdachte Geometrie und hohe Abriebfestigkeit gewährleisten eine lange Lebensdauer.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
