Artikelnummer: AD-WOP-CW10
Der AD-WOP-CW10 ist eine Ausführung ohne Grundplatte, vollständig kompatibel mit dem Verachtert CW10 Standard. Er ermöglicht ein schnelles und sicheres Kuppeln von Arbeitswerkzeugen und bietet hohe Haltbarkeit auch bei intensiver Nutzung. Eine praktische Wahl für Anwender, die ein leichteres und flexibleres System bevorzugen.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand [mm] |
|
|---|---|---|---|
| CW05 | 40 | 180 | 200 |
| CW10 | 50 | 320 | 300 |
| CW20/30/40 | 60 | 506 | 475 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| CW05 | CW10 | CW20/30/40 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 35mm | HB400 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1200 | 200 | 215 |
| 1300 | 210 | 235 |
| 1400 | 220 | 254 |
| 1500 | 230 | 273 |
| 1600 | 240 | 293 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 8 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

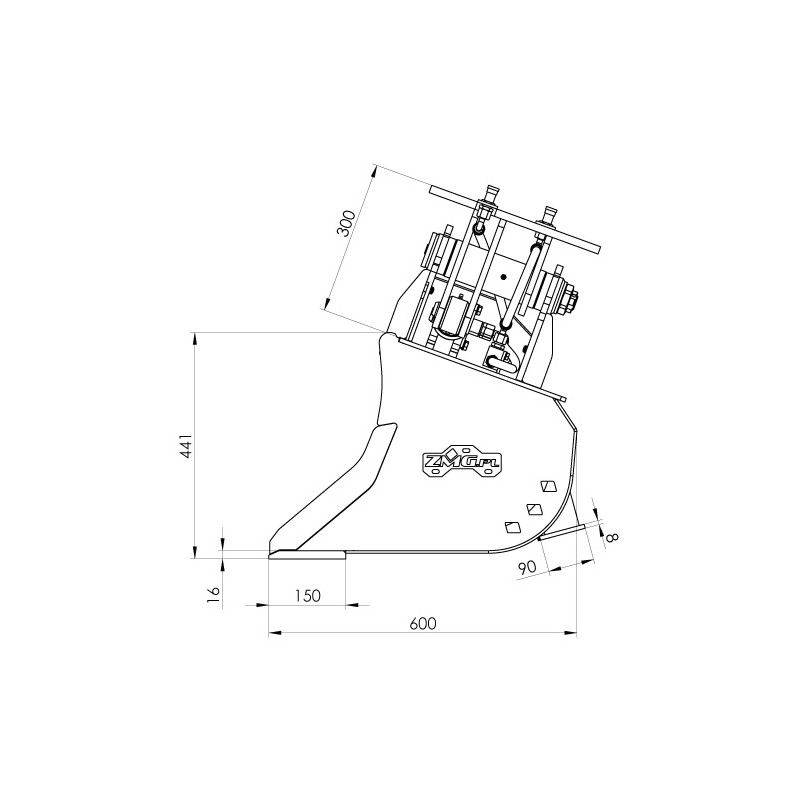

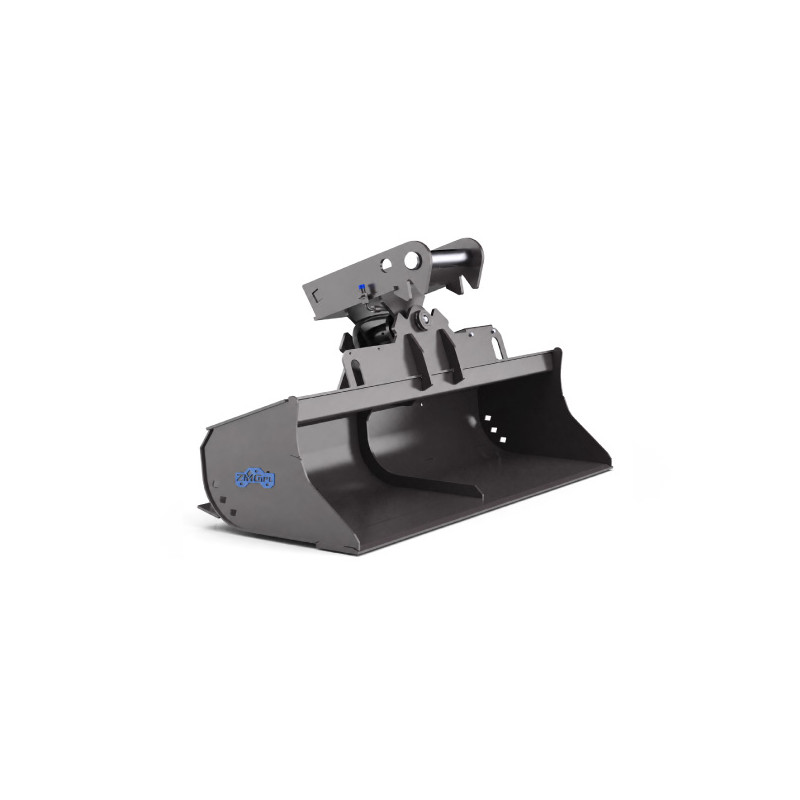

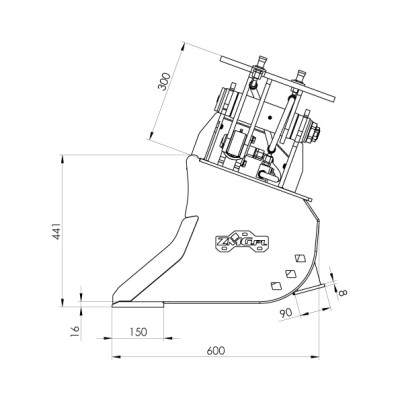

Der hydraulische Grabenräumlöffel LSH-ZMG4-1600-CW10 mit einer Arbeitsbreite von 1600 mm ist ein fortschrittliches Werkzeug für Bagger der Klasse 6–10 t. Dank hydraulischer Neigungsverstellung ermöglicht er präzise Böschungsprofilierung, Grabenreinigung und Geländeformung ohne Umsetzen der Maschine. Das Verachtert CW10 Schnellwechslersystem für schwere Anwendungen bietet eine zuverlässige, stabile Verbindung zwischen Anbaugerät und Maschine. Hochwertige Stahlqualität und Präzision in der Hydrauliksystemfertigung stellen sicher, dass der Hydraulikschwenklöffel auch bei langer Intensivnutzung voll funktionstüchtig bleibt.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
