Artikelnummer: AD-WOP-MS08SY
Der AD-WOP-MS08SY ist ein besonders langlebiger Adapter für das MS08SY-System in einer Version ohne Grundplatte. Er bietet hohe Präzision beim Werkzeuganschluss und reduziert die Umrüstzeit durch schnelles Kuppeln deutlich.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1200 | 200 | 215 |
| 1300 | 210 | 235 |
| 1400 | 220 | 254 |
| 1500 | 230 | 273 |
| 1600 | 240 | 293 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 6 mm | S355 |
| Rückwand: | 5 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 8 mm | S355 |
| Gebogene Platte: | 8 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

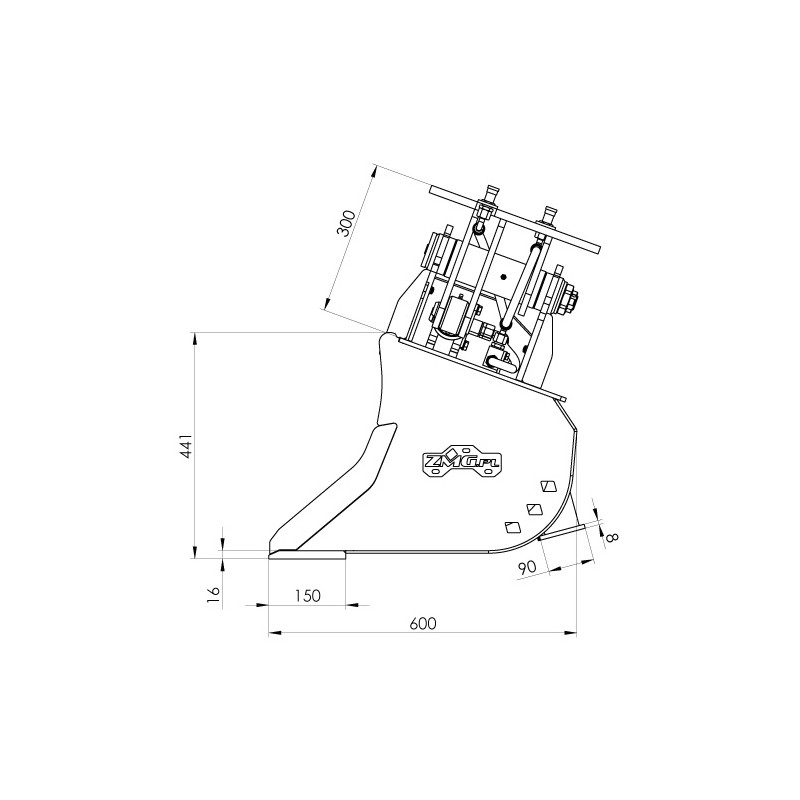

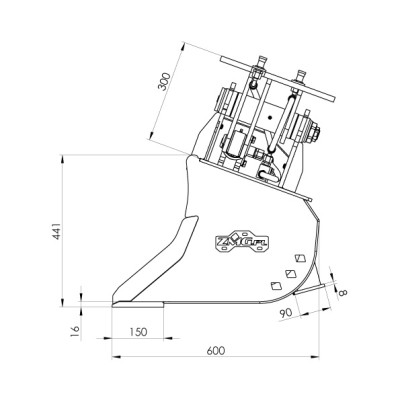

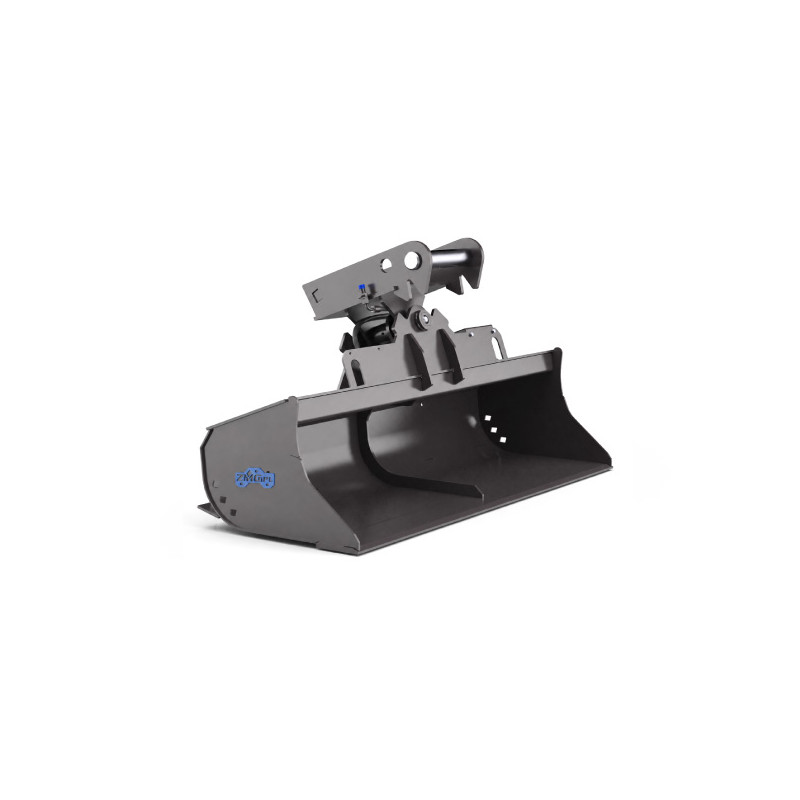

Der hydraulische Grabenräumlöffel LSH-ZMG4-1400-MS08SY mit einer Arbeitsbreite von 1400 mm ist ein fortschrittliches Werkzeug für Bagger der Klasse 6–10 t. Dank hydraulischer Neigungsverstellung ermöglicht er präzise Böschungsprofilierung, Grabenreinigung und Geländeformung ohne Umsetzen der Maschine. Der hydraulische Lehnhoff MS08SY Schnellwechsler ermöglicht dem Fahrer den Wechsel schwerer Anbaugeräte direkt aus der Kabine ohne manuelles Koppeln. S355-Stahlkonstruktion, verstärkte Kanten und ein zuverlässiger Hydraulikzylinder garantieren Arbeitsgenauigkeit und lange Werkzeuglebendauer auch unter schwierigen Bedingungen.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
