Artikelnummer: AD-WOP-CW05
Das Modell AD-WOP-CW05, entwickelt nach den Normen des Verachtert-Systems CW05, bietet hohe Funktionalität ohne Grundplatte. Es ist leicht und zugleich sehr robust, ermöglicht ein schnelles Ankoppeln der Anbaugeräte und gewährleistet einen zuverlässigen Maschinenbetrieb bei alltäglichen Aufgaben.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand [mm] |
|
|---|---|---|---|
| CW05 | 40 | 180 | 200 |
| CW10 | 50 | 320 | 300 |
| CW20/30/40 | 60 | 506 | 475 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| CW05 | CW10 | CW20/30/40 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 35mm | HB400 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1000 | 106 | 111 |
| 1100 | 111 | 123 |
| 1200 | 117 | 135 |
| 1300 | 122 | 146 |
| 1400 | 128 | 158 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 5 mm | S355 |
| Rückwand: | 4 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 5 mm | S355 |
| Gebogene Platte: | 5 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

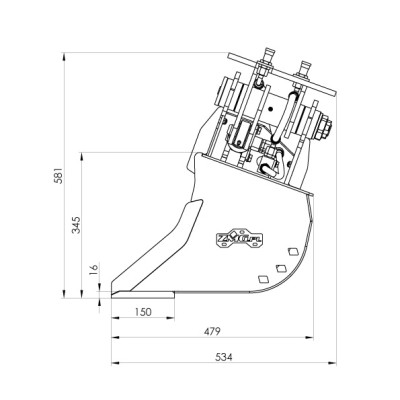

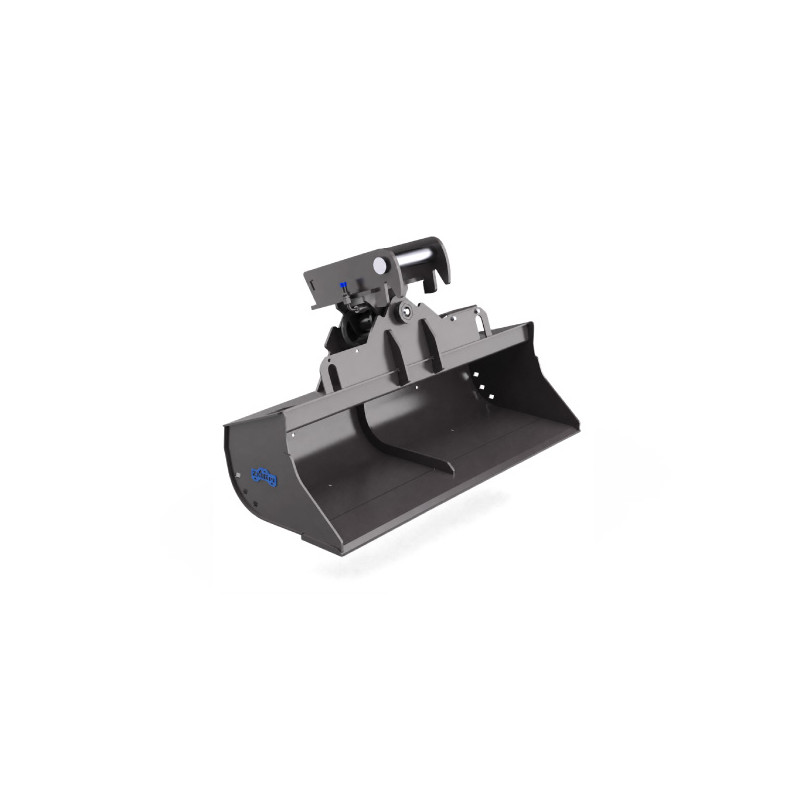

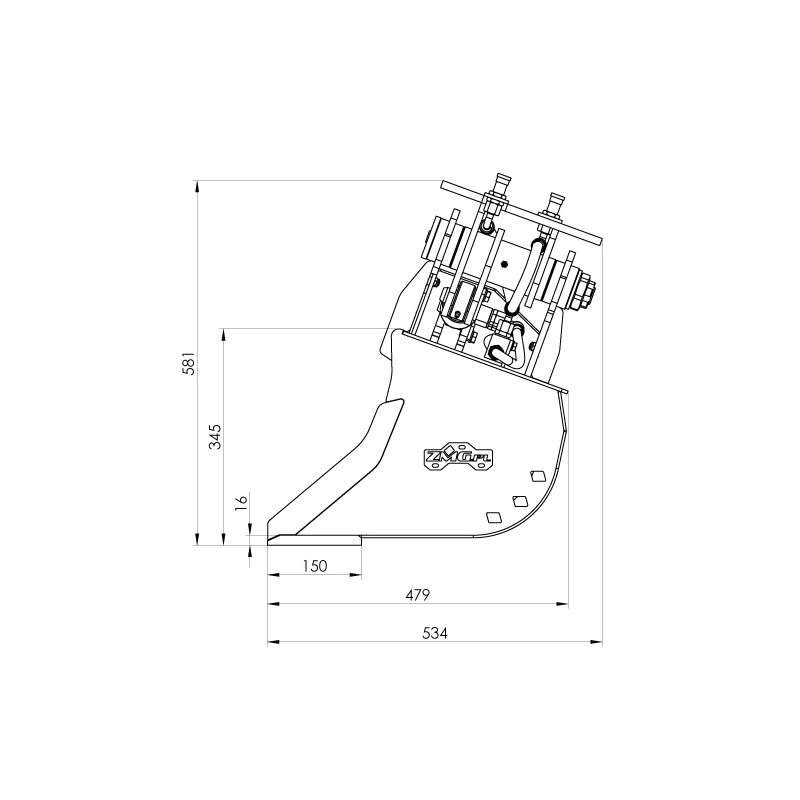

Der hydraulische Grabenräumlöffel LSH-ZMG2-1300-CW05 mit 1300 mm Breite ist ein vielseitiges Werkzeug für Bagger der Klasse 2–4 t. Sein hydraulisch verstellbarer Winkel macht ihn ideal für Böschungsprofilierung, Querschnittsformung und Entwässerungsgrabenarbeiten. Das Verachtert CW05 Schnellwechslersystem gewährleistet eine robuste und sichere Maschinenverbindung mit hoher Flexibilität bei der Anbaugerätewahl. Solider Stahlrahmen und ein zuverlässiges Hydrauliksystem gewährleisten Langlebigkeit und gleichbleibende Arbeitsergebnisse an jedem Böschungstyp.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
