- Klasse: 0-2 T
- Breite: 1200
- Adapter: MS01
Artikelnummer: AD-WOP-MS01
Das Modell AD-WOP-MS01, entwickelt nach dem Lehnhoff-Standard MS01, ist ein leichtes und funktionales System ohne Grundplatte. Es bietet eine zuverlässige Werkzeugaufnahme und ermöglicht ein schnelles Umrüsten der Maschine im täglichen Einsatz.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand* [mm] |
|
|---|---|---|---|
| MS01 | 40 | 185 | 225 |
| MS01SY | 40 | 185 | 255 |
| MS03 | 50 | 205 | 283,6 |
| MS03SY | 50 | 205 | 322 |
| MS08 | 60 | 295 | 381 |
| MS08SY | 60 | 297 | 434 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| MS01 | MS01SY | MS03 | MS03SY | MS08 | MS08SY | |||||||
| Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 10mm | S355 | 10mm | S355 | 12mm | S355 | 12mm | S355 | 16mm | S355 | 16mm | S355 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 800 | 84 | 59 |
| 900 | 88 | 70 |
| 1000 | 93 | 75 |
| 1100 | 97 | 83 |
| 1200 | 102 | 91 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 4 mm | S355 |
| Rückwand: | 4 mm | S355 |
| Schneide: | 12 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 5 mm | S355 |
| Gebogene Platte: | 5 mm | S355 |
| Typ | ||

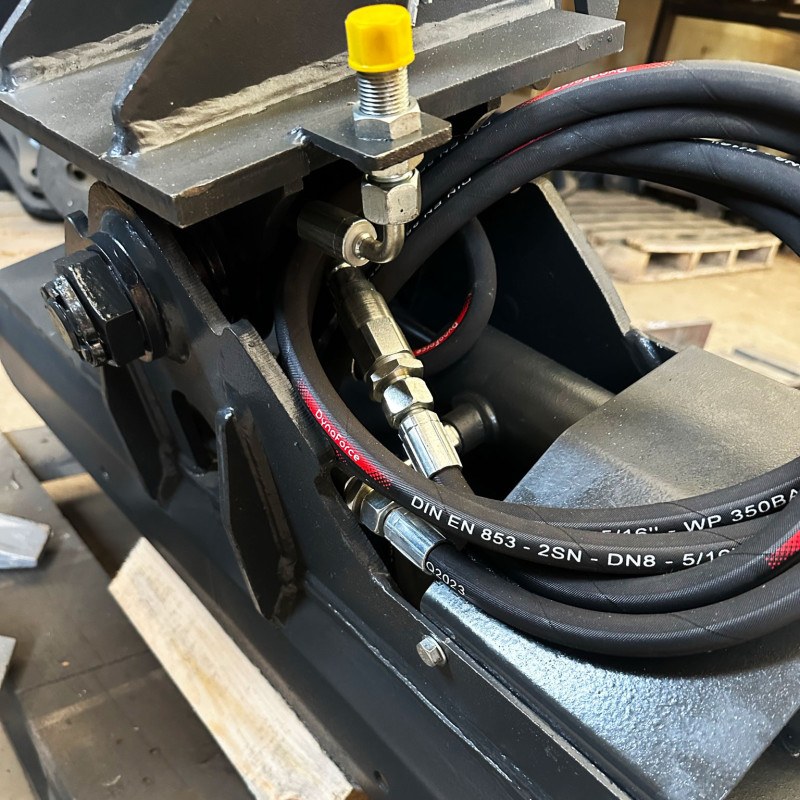

| Hydraulikanschlüsse: | M18x1.5 |

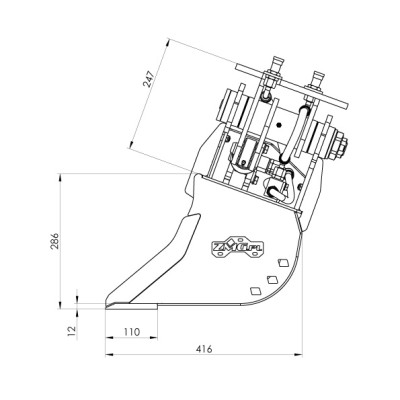

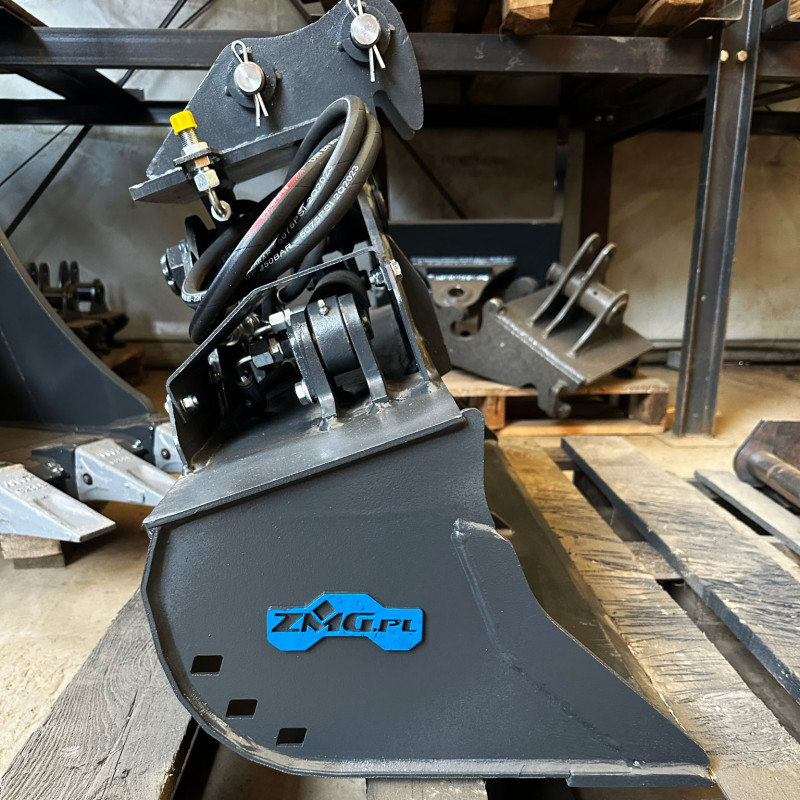

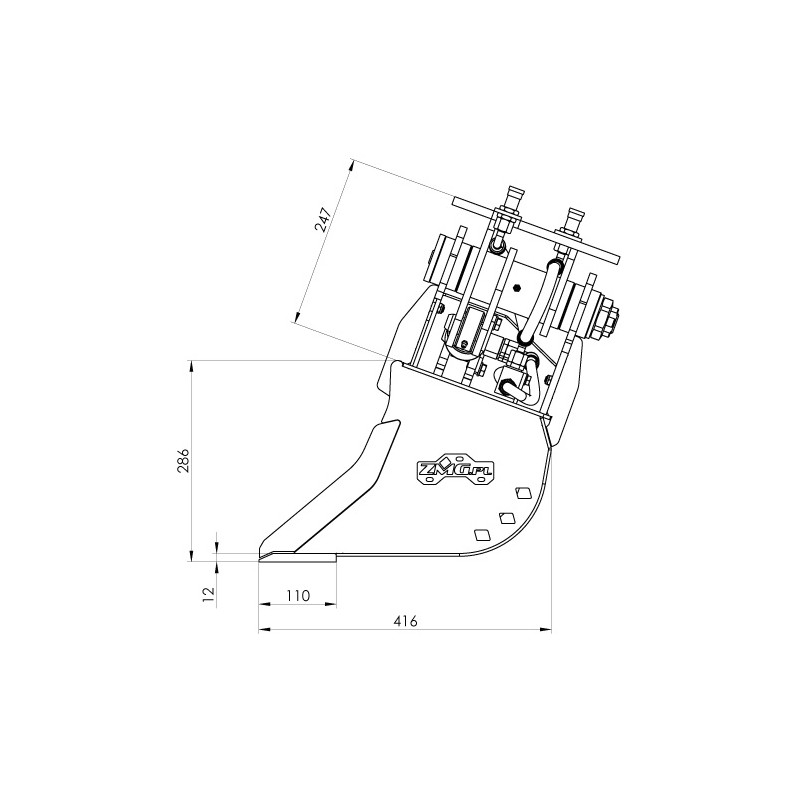

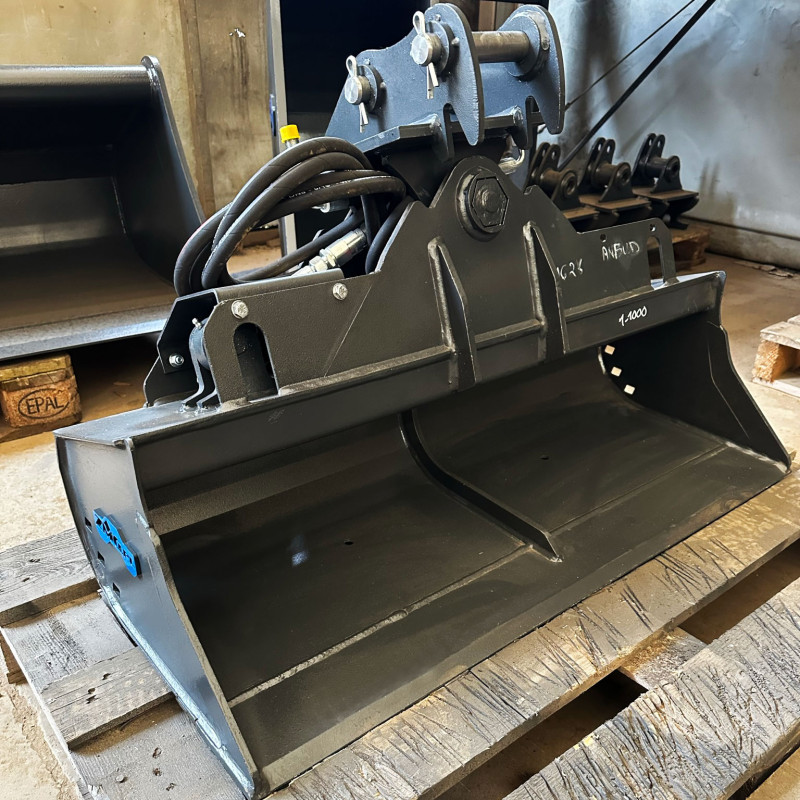

Die Serie LSH-ZMG1-1200-MS01 ist ein 1200 mm hydraulischer Grabenräumlöffel für Minibagger und Kompaktbagger der Klasse 0–2 t. Der hydraulische Drehmechanismus erlaubt freie Anpassung des Arbeitswinkels für hohe Präzision bei Böschungsprofilierung, Grabenreinigung und Finisharbeiten. Der Lehnhoff MS01 Schnellwechsler ermöglicht schnellen und sicheren Anbaugerätewechsel und reduziert Ausfallzeiten. Hochwertige Stahlqualität und Präzision in der Hydrauliksystemfertigung stellen sicher, dass der Hydraulikschwenklöffel auch bei langer Intensivnutzung voll funktionstüchtig bleibt.

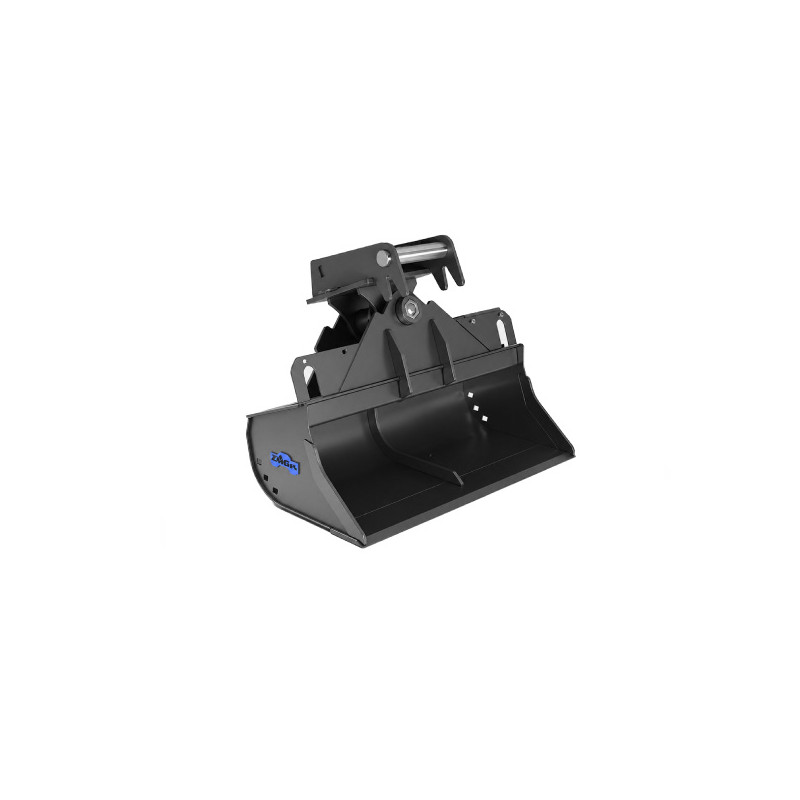

**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
