Artikelnummer: AD-WOP-CW05
Das Modell AD-WOP-CW05, entwickelt nach den Normen des Verachtert-Systems CW05, bietet hohe Funktionalität ohne Grundplatte. Es ist leicht und zugleich sehr robust, ermöglicht ein schnelles Ankoppeln der Anbaugeräte und gewährleistet einen zuverlässigen Maschinenbetrieb bei alltäglichen Aufgaben.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

| Bolzendurchmesser [mm] |
Innenbreite [mm] |
Bolzenabstand [mm] |
|
|---|---|---|---|
| CW05 | 40 | 180 | 200 |
| CW10 | 50 | 320 | 300 |
| CW20/30/40 | 60 | 506 | 475 |
*Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| CW05 | CW10 | CW20/30/40 | ||||
| Stärke | Material | Stärke | Material | Stärke | Material | |
| Seitenwände: | 20mm | S355 | 20mm | S355 | 35mm | HB400 |
| Breite [mm] | Gewicht* [kg] | Volumen [l] |
|---|---|---|
| 1000 | 106 | 111 |
| 1100 | 111 | 123 |
| 1200 | 117 | 135 |
| 1300 | 122 | 146 |
| 1400 | 128 | 158 |
Die Hauptelemente bestehen aus folgenden Materialien und Materialstärken:
| Stärke | Material | |
| Seitenwände: | 5 mm | S355 |
| Rückwand: | 4 mm | S355 |
| Schneide: | 16 mm | HB500 |
| Seitenmesser: | 8 mm | HB400 |
| Deckplatte: | 5 mm | S355 |
| Gebogene Platte: | 5 mm | S355 |
| Typ | ||
| Hydraulikanschlüsse: | M18x1.5 |

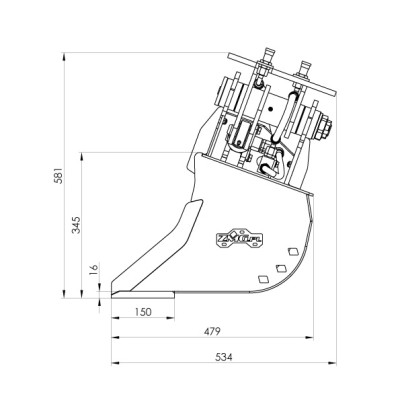

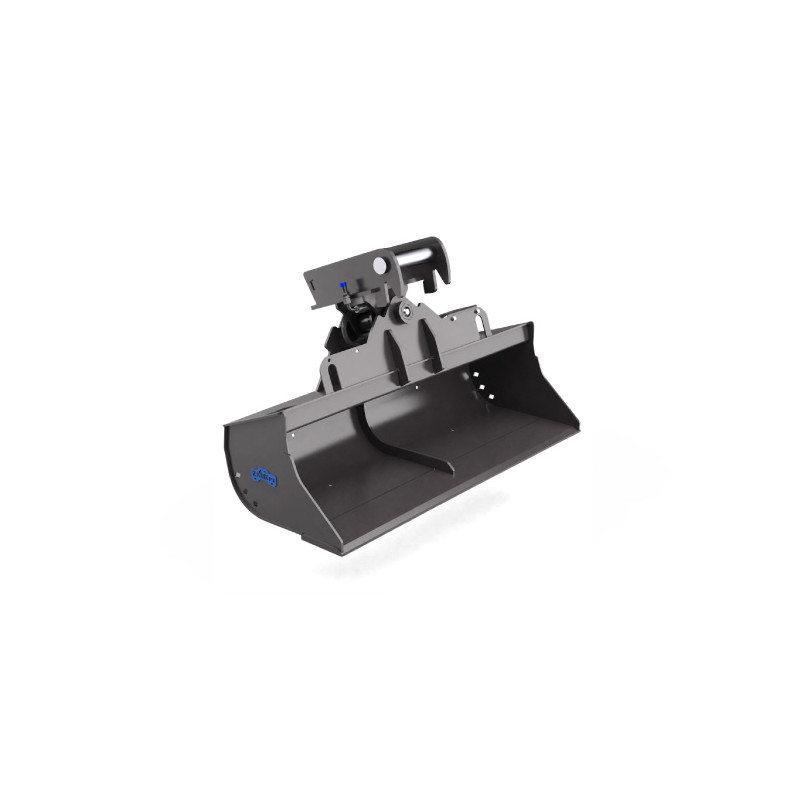

Die Serie LSH-ZMG2-1200-CW05 ist ein 1200 mm hydraulischer Grabenräumlöffel für Bagger der Klasse 2–4 t. Der hydraulische Drehmechanismus erlaubt freie Anpassung des Arbeitswinkels für hohe Präzision bei Böschungsprofilierung, Grabenreinigung und Finisharbeiten. Das Verachtert CW05 Schnellwechslersystem gewährleistet eine robuste und sichere Maschinenverbindung mit hoher Flexibilität bei der Anbaugerätewahl. Hochwertige Stahlqualität und Präzision in der Hydrauliksystemfertigung stellen sicher, dass der Hydraulikschwenklöffel auch bei langer Intensivnutzung voll funktionstüchtig bleibt.
**Das Bild dient nur zu Illustrationszwecken. Die Bestellung bezieht sich auf das in der Produktbeschreibung angegebene Produkt.
Das Produkt wird gemäß den geltenden Qualitäts- und Sicherheitsnormen hergestellt, unter anderem:
DIN EN ISO 9013, DIN ISO 2768-mK, ISO 13920-BF, DIN EN ISO 1302, DIN ISO 13715, AWS D1.1:2020

Technische Daten
